Gdzie jest czujnik temperatury Focus Mk1? Diagnostyka i wymiana

Jako doświadczony mechanik i pasjonat motoryzacji, wiem, że problemy z układem chłodzenia w samochodzie potrafią przyprawić o ból głowy. Właściciele Forda Focusa Mk1 często borykają się z kwestiami związanymi z czujnikiem temperatury silnika. Ten mały element, choć często niedoceniany, odgrywa kluczową rolę w prawidłowym funkcjonowaniu Twojego pojazdu. Właśnie dlatego przygotowałem ten szczegółowy przewodnik, który pomoże Ci zlokalizować, zdiagnozować i, w razie potrzeby, wymienić ten czujnik, oszczędzając Twój czas i pieniądze.

Dlaczego czujnik temperatury ma kluczowe znaczenie dla Twojego Focusa Mk1?

Zanim przejdziemy do konkretnych lokalizacji i instrukcji, warto zrozumieć, dlaczego ten niepozorny czujnik jest tak istotny. Wielu kierowców nie zdaje sobie sprawy z jego roli, dopóki nie pojawią się pierwsze problemy.

Rola czujnika ECT/CHT: mózg operacji chłodzenia

W Fordzie Focusie Mk1 czujnik temperatury silnika występuje pod dwoma głównymi nazwami, w zależności od typu jednostki napędowej. W silnikach benzynowych mówimy o czujniku temperatury płynu chłodzącego (ECT - Engine Coolant Temperature Sensor). Jego zadaniem jest monitorowanie temperatury płynu chłodniczego i przekazywanie tych danych do elektronicznego modułu sterującego silnikiem (ECU).

Natomiast w silnikach Diesla 1.8 TDCI znajdziemy czujnik temperatury głowicy (CHT - Cylinder Head Temperature). Ten mierzy temperaturę metalu głowicy, a nie bezpośrednio cieczy. Niezależnie od nazewnictwa, oba czujniki dostarczają kluczowych informacji do ECU, które na ich podstawie reguluje dawkowanie paliwa, kąt zapłonu (w benzynach) oraz pracę wentylatora chłodnicy, zapewniając optymalne warunki pracy silnika.

Czym grozi ignorowanie jego awarii? Od większego spalania po poważne uszkodzenie silnika

Ignorowanie uszkodzonego czujnika temperatury to prosta droga do poważniejszych i kosztowniejszych problemów. Kiedy czujnik przekazuje błędne dane do ECU, komputer "myśli", że silnik jest np. ciągle zimny. Skutkuje to podawaniem bogatszej mieszanki paliwowo-powietrznej, co prowadzi do drastycznego zwiększonego zużycia paliwa. Ale to nie wszystko. Konsekwencje mogą być znacznie poważniejsze:

• Problemy z rozruchem, zarówno zimnego, jak i gorącego silnika.
• Nierówna praca silnika na biegu jałowym.
• Możliwość przejścia silnika w tryb awaryjny (limp mode), ograniczając jego moc.
• W skrajnych przypadkach, nieprawidłowe sterowanie układem chłodzenia może doprowadzić do przegrzania silnika, a to już prosta droga do uszkodzenia uszczelki pod głowicą, a nawet zatarcia jednostki.

Dlatego tak ważne jest, aby nie lekceważyć żadnych sygnałów ostrzegawczych.

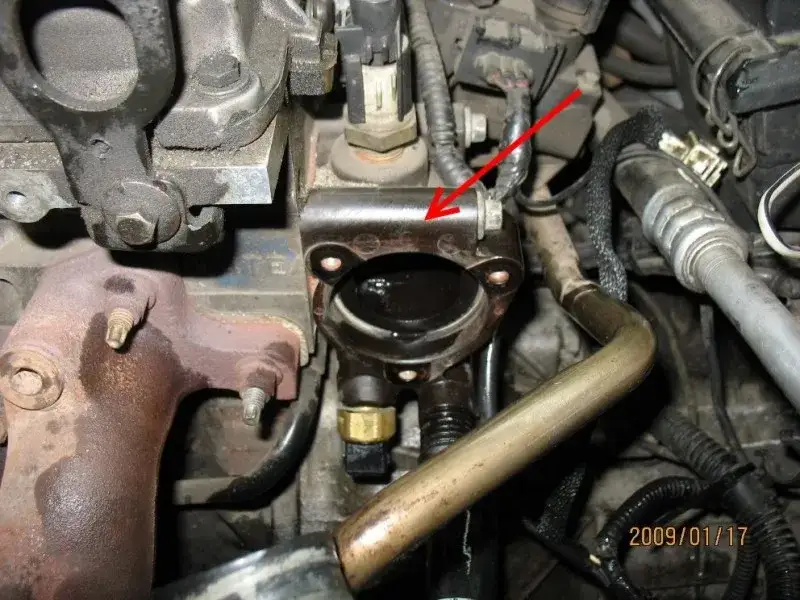

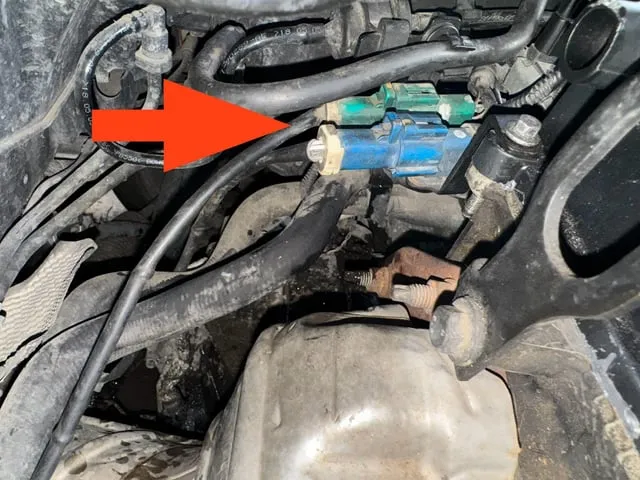

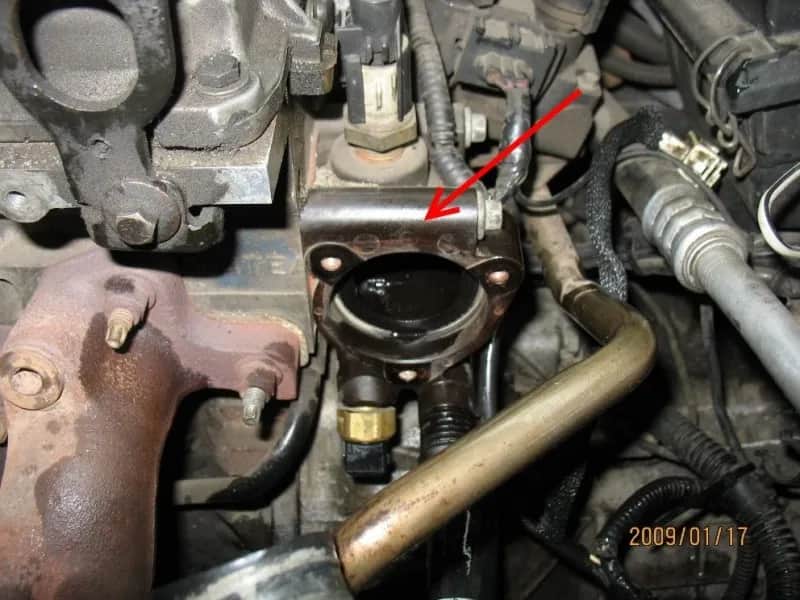

Gdzie dokładnie znajdziesz czujnik temperatury w swoim Focusie Mk1?

Lokalizacja czujnika temperatury jest kluczowa dla szybkiej i skutecznej diagnozy. Niestety, nie ma jednej uniwersalnej odpowiedzi, ponieważ umiejscowienie tego elementu różni się w zależności od wersji silnikowej Twojego Forda Focusa Mk1. Przyjrzyjmy się poszczególnym wariantom.

Masz silnik benzynowy 1.4 lub 1.6 Zetec-SE? Szukaj między drugą a trzecią świecą

Jeśli jesteś właścicielem Focusa Mk1 z popularnym silnikiem benzynowym 1.4 lub 1.6 Zetec-SE, czujnik temperatury (ECT) znajdziesz wkręcony bezpośrednio w głowicę silnika. Najczęściej jest on umieszczony między świecami zapłonowymi drugiego i trzeciego cylindra. Zwróć uwagę na jego charakterystyczną szarą wtyczkę, która często pomaga w identyfikacji. Warto pamiętać, że w tych wersjach mogą występować nawet dwa czujniki jeden odpowiada za wskazania na desce rozdzielczej, a drugi dostarcza dane do komputera sterującego silnikiem (ECU). Zazwyczaj ten dla ECU jest tym, który powoduje większość problemów z pracą silnika.

Instrukcja dla właścicieli silników benzynowych 1.8 i 2.0 Zetec-E

Dla silników benzynowych o większej pojemności, czyli 1.8 i 2.0 Zetec-E, lokalizacja czujnika temperatury jest bardzo podobna do wspomnianych wcześniej jednostek 1.4 i 1.6. Również w tym przypadku czujnik ECT jest wkręcony w głowicę silnika. Często znajdziesz go w okolicach obudowy termostatu, co ułatwia jego zlokalizowanie, jeśli wiesz, gdzie termostat się znajduje. Dostęp do niego jest zazwyczaj stosunkowo dobry.

Posiadasz diesla 1.8 TDDI lub TDCI? Sprawdź z tyłu głowicy silnika

W przypadku silników Diesla 1.8 TDDI oraz nowszych 1.8 TDCI (gdzie występuje czujnik CHT), lokalizacja jest nieco inna i może być bardziej kłopotliwa. Czujnik ten jest wkręcony w głowicę, ale znajduje się z tyłu silnika. Patrząc od przodu samochodu, będzie on po prawej stronie. Dostęp do niego bywa utrudniony ze względu na inne elementy osprzętu silnika. Nierzadko, aby się do niego dostać, musisz zdemontować obudowę filtra powietrza, a czasem nawet poluzować filtr paliwa, aby uzyskać odpowiednią przestrzeń do pracy. To wymaga nieco więcej cierpliwości.

Jak bezbłędnie zidentyfikować właściwy czujnik? (Kolor wtyczki, liczba pinów)

Identyfikacja właściwego czujnika jest kluczowa, aby uniknąć zakupu niewłaściwej części. Jak już wspomniałem, w silnikach 1.4/1.6 Zetec-SE często pomaga charakterystyczna szara wtyczka. Ogólnie, warto zwrócić uwagę na kolor wtyczki i liczbę pinów, ponieważ te cechy często różnią się między czujnikami o różnych zastosowaniach (np. dla ECU vs. dla wskaźnika). Jednak najpewniejszym sposobem jest zawsze weryfikacja części po numerze VIN Twojego pojazdu. Dzięki temu masz pewność, że kupujesz dokładnie ten element, który jest przeznaczony do Twojego modelu i wersji silnikowej, eliminując ryzyko pomyłki.

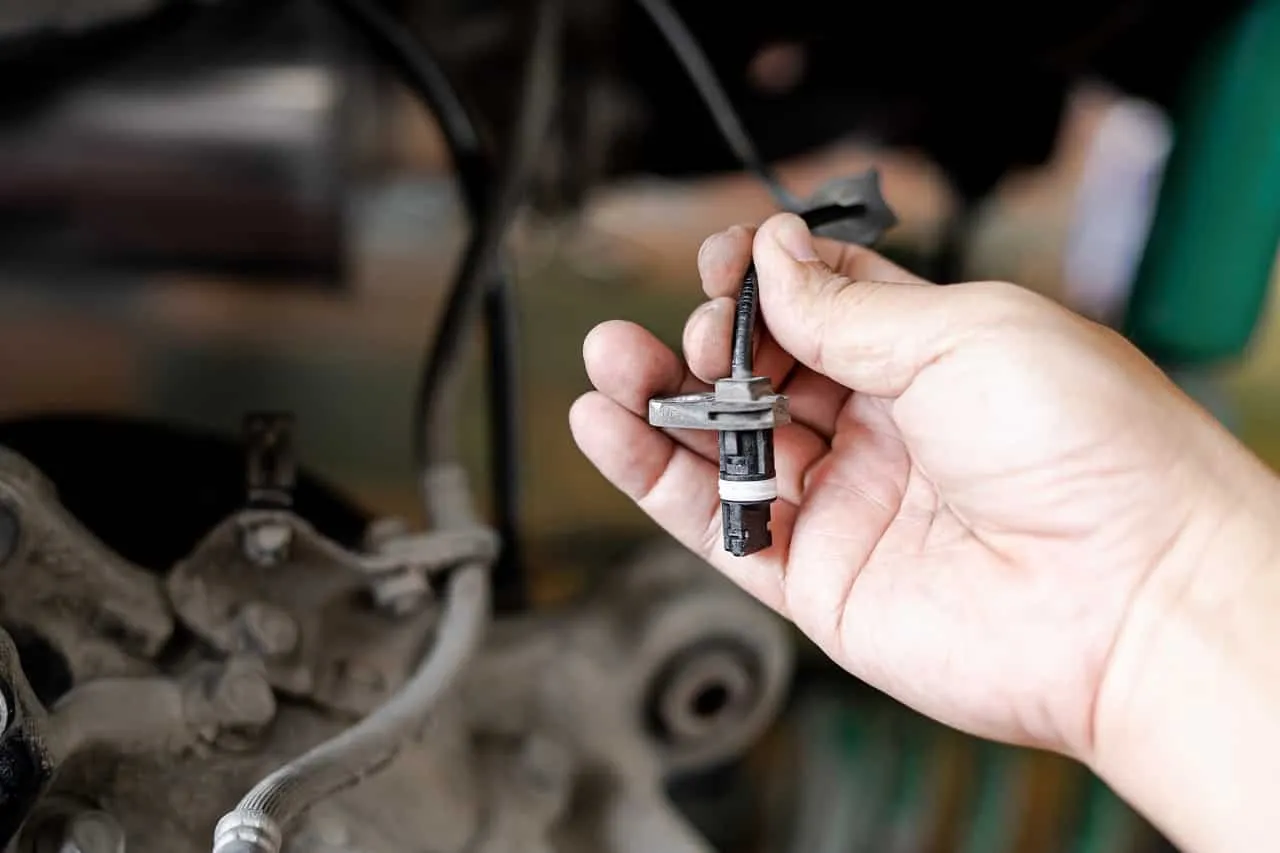

Sygnały alarmowe: jak rozpoznać uszkodzony czujnik temperatury?

Znajomość typowych objawów uszkodzonego czujnika temperatury to podstawa szybkiej i trafnej diagnozy. Wiele z tych sygnałów może wskazywać również na inne problemy, ale warto o nich pamiętać w kontekście tego elementu. Jako Wojciech Piotrowski, zawsze powtarzam, że uważna obserwacja samochodu to połowa sukcesu.

Wskaźnik temperatury na desce żyje własnym życiem? To pierwszy objaw

Jednym z najbardziej oczywistych i często pierwszych objawów jest niestabilny lub błędny odczyt wskaźnika temperatury na desce rozdzielczej. Wskazówka może "żyć własnym życiem" skakać, opadać do zera, mimo że silnik jest rozgrzany, lub w ogóle się nie podnosić. Czasami wskaźnik może pokazywać skrajnie niską lub wysoką temperaturę, co jest wyraźnym sygnałem, że czujnik lub jego okablowanie nie działa prawidłowo.

Problem z porannym rozruchem lub gaśnięcie na ciepłym silniku

Uszkodzony czujnik temperatury może znacząco wpływać na proces uruchamiania silnika. Jeśli czujnik błędnie informuje ECU, że silnik jest zimny, nawet gdy jest rozgrzany, komputer może podawać zbyt bogatą mieszankę, utrudniając rozruch. Z kolei, jeśli czujnik wskazuje wysoką temperaturę, gdy silnik jest zimny, mieszanka może być zbyt uboga. W efekcie możesz mieć problemy z porannym rozruchem, a także doświadczyć gaśnięcia silnika na ciepło, zwłaszcza po krótkim postoju.

Twój Focus zaczął więcej palić? To może być wina czujnika

Nierówna praca na biegu jałowym i niepokojące falowanie obrotów

Błędne dane z czujnika temperatury mogą również zaburzać stabilność pracy silnika. ECU, otrzymując nieprawidłowe informacje, może mieć trudności z precyzyjnym sterowaniem dawką paliwa i kątem zapłonu. Skutkuje to nierówną pracą na biegu jałowym, a także niepokojącym falowaniem obrotów, które mogą być zauważalne zarówno na postoju, jak i podczas jazdy z niską prędkością.

Wentylator chłodnicy włącza się bez powodu lub nie działa wcale

Czujnik temperatury jest kluczowy dla prawidłowego sterowania wentylatorem chłodnicy. Jeśli czujnik jest uszkodzony, może wysyłać fałszywe sygnały o przegrzewaniu się silnika, co spowoduje, że wentylator chłodnicy będzie włączał się bez powodu, nawet na zimnym silniku. Z drugiej strony, jeśli czujnik w ogóle nie działa lub błędnie wskazuje niską temperaturę, wentylator może nie włączyć się wcale, gdy silnik faktycznie się przegrzewa, co jest bardzo niebezpieczne dla jednostki napędowej.

Kontrolka "Check Engine" kiedy komputer sam zgłasza problem

W wielu przypadkach, gdy uszkodzenie czujnika jest na tyle poważne, że wykracza poza tolerancje systemu, komputer diagnostyczny silnika (ECU) zarejestruje błąd. Spowoduje to zapalenie się kontrolki "Check Engine" na desce rozdzielczej. Najczęściej spotykane kody błędów związane z czujnikiem temperatury to P0115, P0116, P0117, P0118 lub P0119. Jeśli zobaczysz tę kontrolkę, warto jak najszybciej podłączyć samochód pod komputer diagnostyczny. W niektórych sytuacjach, aby chronić silnik, komputer może nawet przełączyć go w tryb awaryjny, ograniczając jego moc i funkcjonalność.

Diagnostyka w garażu: sprawdź, czy to na pewno czujnik!

Zanim zdecydujesz się na wymianę czujnika, warto przeprowadzić dokładną diagnostykę. Czasem objawy mogą być mylące, a problem leży gdzie indziej. Dokładna weryfikacja pozwoli Ci uniknąć niepotrzebnych kosztów i wymiany sprawnej części. Z mojego doświadczenia wiem, że cierpliwość w diagnostyce zawsze się opłaca.

Podstawowa weryfikacja bez narzędzi na co zwrócić uwagę?

Zanim sięgniesz po narzędzia, możesz wykonać kilka prostych kroków, które pomogą Ci wstępnie ocenić sytuację:

• Wizualna kontrola wtyczki i przewodów: Sprawdź, czy wtyczka czujnika jest dobrze osadzona, czy nie ma widocznych uszkodzeń mechanicznych, korozji na pinach lub przetarć na przewodach prowadzących do czujnika. Luźne połączenie to częsta przyczyna problemów.
• Zachowanie wskaźnika temperatury: Obserwuj wskazówkę na desce rozdzielczej. Czy reaguje w ogóle? Czy porusza się płynnie, czy skacze? Czy osiąga normalną temperaturę pracy po rozgrzaniu silnika?
• Kontrola poziomu płynu chłodniczego: Upewnij się, że poziom płynu w zbiorniczku wyrównawczym jest prawidłowy. Niski poziom może również wpływać na odczyty.

Jak użyć multimetru do sprawdzenia oporności czujnika? (Poradnik dla ambitnych)

Jeśli masz multimetr i trochę zacięcia, możesz samodzielnie sprawdzić rezystancję czujnika. Pamiętaj, że czujnik temperatury to termistor, którego oporność zmienia się wraz z temperaturą. Oto jak to zrobić:

1. Odłącz akumulator: Zawsze dla bezpieczeństwa odłącz ujemną klemę akumulatora przed pracą przy elektryce.
2. Zlokalizuj czujnik: Znajdź czujnik temperatury zgodnie z instrukcjami z poprzedniej sekcji.
3. Odłącz wtyczkę: Ostrożnie odepnij elektryczną wtyczkę od czujnika.
4. Ustaw multimetr: Ustaw multimetr na pomiar rezystancji (omy, symbol Ω).
5. Zmierz oporność na zimnym silniku: Podłącz sondy multimetru do pinów czujnika. Zapisz odczyt. Na zimnym silniku (np. 20°C) oporność powinna wynosić kilka kiloomów (kΩ).
6. Zmierz oporność na ciepłym silniku (opcjonalnie): Jeśli masz możliwość, podgrzej silnik do temperatury roboczej (np. 80-90°C), a następnie szybko ponownie zmierz oporność. Wartość powinna znacznie spaść, do kilkuset omów. Jeśli oporność nie zmienia się lub jest nieskończona/zerowa, czujnik jest prawdopodobnie uszkodzony.
7. Porównaj z danymi producenta: Idealnie byłoby porównać uzyskane wartości z tabelą rezystancji dla danego czujnika, którą można znaleźć w instrukcjach serwisowych lub internecie.

Kiedy problemem może być wtyczka lub przewody, a nie sam czujnik?

Bardzo często zdarza się, że winowajcą nie jest sam czujnik, lecz jego otoczenie. Uszkodzona wtyczka (np. pęknięta obudowa, luźne piny, korozja) lub przetarte, przerwane czy zaśniedziałe przewody prowadzące do czujnika mogą dawać identyczne objawy jak uszkodzony czujnik. Woda, wilgoć, sól drogowa czy drgania silnika mogą z czasem doprowadzić do degradacji tych elementów. Dlatego zawsze warto dokładnie sprawdzić ciągłość przewodów (za pomocą multimetru) i stan wtyczki, zanim zdecydujesz się na wymianę samego czujnika. To pozwoli Ci zaoszczędzić czas i pieniądze.

Wymiana czujnika temperatury w Focusie Mk1: zrób to sam!

Jeśli diagnostyka potwierdziła, że to czujnik jest winowajcą, nie musisz od razu biec do mechanika. Wymiana czujnika temperatury w Fordzie Focusie Mk1 to zadanie, które z powodzeniem możesz wykonać samodzielnie, nawet jeśli nie jesteś zawodowym mechanikiem. Wystarczy trochę cierpliwości i odpowiednie narzędzia. Pamiętaj, że praca na własną rękę daje ogromną satysfakcję!

Lista niezbędnych narzędzi i przygotowanie do pracy

Zanim zaczniesz, upewnij się, że masz wszystko, czego potrzebujesz. Praca na zimnym silniku jest absolutnie kluczowa dla Twojego bezpieczeństwa i uniknięcia poparzeń:

• Nowy czujnik temperatury: Upewnij się, że jest to właściwy model do Twojego silnika (sprawdź po VIN!).
• Klucz nasadowy lub płaski: Rozmiar będzie zależał od czujnika (najczęściej 19 mm lub 22 mm).
• Naczynie na płyn chłodniczy: Do zebrania spuszczonego płynu (min. 2-3 litry).
• Lejek: Do uzupełniania płynu.
• Śrubokręt: Do odpinania opasek lub demontażu osłon.
• Szczypce: Do opasek zaciskowych.
• Ręczniki lub szmatki: Do wytarcia ewentualnych wycieków.
• Nowy płyn chłodniczy: Na uzupełnienie ubytku.
• Multimetr (opcjonalnie): Do sprawdzenia nowego czujnika przed montażem.
• Klucz dynamometryczny (zalecany): Do dokręcenia z odpowiednim momentem.

Pamiętaj: zawsze pracuj na ZIMNYM SILNIKU! Gorący płyn chłodniczy jest pod ciśnieniem i może spowodować poważne poparzenia.

Jak spuścić płyn chłodniczy, by uniknąć bałaganu?

Przed wykręceniem czujnika musisz spuścić część płynu chłodniczego, aby zminimalizować wyciek. Nie musisz opróżniać całego układu, wystarczy obniżyć poziom poniżej miejsca montażu czujnika:

1. Podstaw naczynie pod chłodnicę lub pod silnik, w miejscu, gdzie znajduje się kranik spustowy (jeśli jest) lub najniżej położony wąż.
2. Odkręć korek zbiorniczka wyrównawczego płynu chłodniczego, aby zlikwidować podciśnienie.
3. Zlokalizuj wąż chłodnicy na dole i ostrożnie go poluzuj (lub użyj kranika spustowego, jeśli jest). Spuść około 2-3 litrów płynu. Możesz też spuścić płyn odpinając dolny wąż od chłodnicy.
4. Po spuszczeniu odpowiedniej ilości, ponownie zamknij kranik lub zamontuj wąż.

Demontaż starego i montaż nowego czujnika o czym musisz pamiętać?

Teraz, gdy płyn jest spuszczony, możesz przystąpić do wymiany:

1. Odłącz wtyczkę: Ostrożnie odepnij elektryczną wtyczkę od starego czujnika.
2. Wykręć stary czujnik: Używając odpowiedniego klucza (nasadowego lub płaskiego), odkręć stary czujnik. Bądź przygotowany na niewielki wyciek resztek płynu.
3. Oczyść otwór: Przed zamontowaniem nowego czujnika, oczyść gwint w głowicy z resztek starego uszczelnienia i brudu.
4. Wkręć nowy czujnik: Wkręć nowy czujnik ręcznie, aby upewnić się, że gwint wchodzi prawidłowo. Następnie dokręć go kluczem. To jest bardzo ważny moment nie dokręcaj zbyt mocno! Dla silników benzynowych moment dokręcenia to zazwyczaj około 10 Nm, a dla diesli około 20 Nm. Zbyt mocne dokręcenie może uszkodzić czujnik lub, co gorsza, głowicę silnika.
5. Podłącz wtyczkę: Podłącz elektryczną wtyczkę do nowego czujnika, upewniając się, że zatrzasnęła się prawidłowo.

Przeczytaj również: Hyundai Tucson: Jaki silnik? Odkryj złoty środek i wybierz idealny

Kluczowy błąd po wymianie: jak prawidłowo odpowietrzyć układ chłodzenia?

Po wymianie czujnika i uzupełnieniu płynu chłodniczego, absolutnie kluczowym krokiem jest prawidłowe odpowietrzenie układu chłodzenia. Jeśli w układzie pozostanie powietrze, może to prowadzić do przegrzewania się silnika, błędnych odczytów temperatury, a nawet uszkodzenia pompy wody. Oto jak to zrobić:

1. Uzupełnij płyn: Wlej świeży płyn chłodniczy do zbiorniczka wyrównawczego aż do poziomu MAX.
2. Uruchom silnik: Uruchom silnik i pozostaw go na biegu jałowym. Ogrzewanie w kabinie ustaw na maksymalne ciepło i maksymalny nawiew.
3. Obserwuj poziom płynu: W miarę jak silnik się nagrzewa, termostat się otworzy, a płyn zacznie krążyć. Poziom płynu w zbiorniczku może spaść uzupełniaj go na bieżąco.
4. Ściskaj węże: Delikatnie ściskaj grube węże chłodnicy, aby pomóc w wypchnięciu pęcherzyków powietrza.
5. Czekaj na wentylator: Poczekaj, aż wentylator chłodnicy włączy się i wyłączy co najmniej raz. To oznacza, że termostat się otworzył, a płyn krąży w całym układzie.
6. Sprawdź ponownie: Po wyłączeniu silnika i ostygnięciu (najlepiej następnego dnia rano), ponownie sprawdź poziom płynu chłodniczego i w razie potrzeby uzupełnij go.

Pamiętaj, że nieprawidłowe odpowietrzenie to jeden z najczęstszych błędów po takiej operacji, który może prowadzić do poważnych konsekwencji. Poświęć temu krokowi odpowiednią uwagę.
