Jak dobrać kondensator do silnika? Poradnik krok po kroku

Właściwy dobór kondensatora do silnika elektrycznego to często pomijany, a jednocześnie krytyczny element zapewniający jego długą i bezawaryjną pracę. W tym praktycznym poradniku, krok po kroku, przeprowadzę Cię przez proces wyboru odpowiedniego kondensatora, pomagając uniknąć typowych błędów, które mogą prowadzić do uszkodzeń i niepotrzebnych kosztów.

Dlaczego właściwy kondensator to serce Twojego silnika?

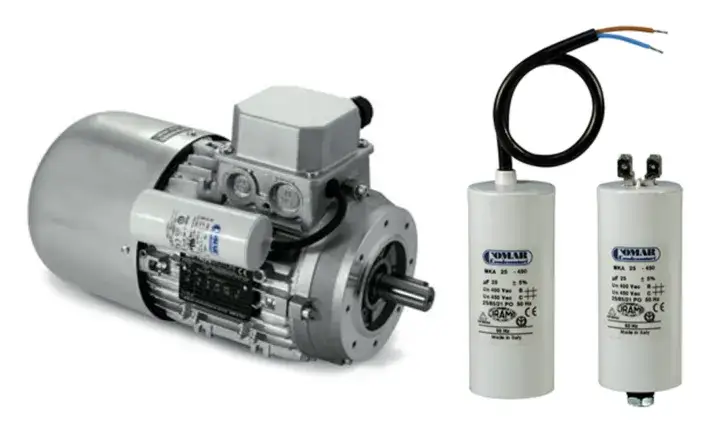

Czym jest kondensator i jaką niewidoczną pracę wykonuje w silniku jednofazowym?

W silnikach jednofazowych, w przeciwieństwie do trójfazowych, nie ma naturalnie występującego wirującego pola magnetycznego, które jest niezbędne do samodzielnego startu. I tu właśnie z pomocą przychodzi kondensator. Jego głównym zadaniem jest wytworzenie przesunięcia fazowego między prądem płynącym w uzwojeniu głównym a prądem w uzwojeniu pomocniczym (rozruchowym).

To przesunięcie fazowe efektywnie tworzy coś na wzór wirującego pola magnetycznego, które „popycha” wirnik, umożliwiając silnikowi start. Bez kondensatora silnik jednofazowy po prostu by buczał, wibrował i nie byłby w stanie samodzielnie ruszyć, ponieważ nie miałby początkowego impulsu do obrotu.

Jakie są konsekwencje błędu? Od głośnego buczenia po spalenie uzwojenia

Niewłaściwy dobór kondensatora to jeden z najczęstszych błędów, który może mieć poważne konsekwencje dla Twojego silnika. Jeśli kondensator ma zbyt małą pojemność, silnik może mieć problem ze startem, buczeć i nie osiągać pełnej prędkości obrotowej. Z kolei zbyt duża pojemność prowadzi do przegrzewania uzwojeń, zwiększonego zużycia energii i w skrajnych przypadkach do uszkodzenia silnika, a nawet wybuchu samego kondensatora. Z mojego doświadczenia wiem, że ignorowanie tych objawów to prosta droga do kosztownej naprawy lub wymiany całego urządzenia.

Objawy uszkodzonego kondensatora:

• Silnik buczy, ale nie startuje, lub startuje z trudem.
• Silnik ma problem z osiągnięciem pełnej prędkości obrotowej.
• Silnik przegrzewa się, nawet przy niewielkim obciążeniu.
• Widoczne są fizyczne uszkodzenia kondensatora: wybrzuszenie obudowy, wycieki oleju lub elektrolitu.
• Ręczne "zakręcenie" wałem silnika pozwala mu wystartować (co jest wyraźnym sygnałem problemu ze startem).

Kondensator rozruchowy czy pracy? Zrozum różnice, by uniknąć kosztownych błędów

Zanim przejdziemy do konkretnych metod doboru, musimy jasno rozróżnić dwa podstawowe typy kondensatorów stosowanych w silnikach jednofazowych. Ich pomylenie to jeden z najpoważniejszych błędów, jaki możesz popełnić.

Kondensator pracy: cichy maratończyk podtrzymujący działanie silnika

Kondensator pracy, zwany również kondensatorem roboczym, to element, który działa przez cały czas pracy silnika. Jego zadaniem jest ciągłe wytwarzanie przesunięcia fazowego, co stabilizuje działanie silnika i pozwala mu utrzymać odpowiedni moment obrotowy. Charakteryzuje się zazwyczaj mniejszą pojemnością (zwykle do 100 µF) i jest wykonany z folii polipropylenowej (MKP), co zapewnia mu długą żywotność i niezawodność w trybie pracy ciągłej.

Kondensator rozruchowy: sprinter dający potężny impuls na starcie

Kondensator rozruchowy, jak sama nazwa wskazuje, ma zupełnie inne przeznaczenie jego rola ogranicza się do kilku sekund podczas startu silnika. Dostarcza on silny, krótkotrwały impuls prądowy, aby pomóc silnikowi pokonać bezwładność i ruszyć z miejsca. Kondensatory rozruchowe mają znacznie większą pojemność (nawet kilkaset µF) i są często elektrolityczne. Nie są przystosowane do pracy ciągłej i muszą być odłączane od obwodu po starcie silnika, zazwyczaj przez wyłącznik odśrodkowy lub przekaźnik prądowy.

Dlaczego nigdy nie wolno stosować ich zamiennie?

Mieszanie tych dwóch typów to prosta droga do uszkodzenia. Jeśli kondensator rozruchowy zostanie podłączony na stałe jako kondensator pracy, szybko się przegrzeje i może eksplodować, ponieważ nie jest przystosowany do ciągłego przepływu prądu. Z kolei zastosowanie kondensatora pracy jako rozruchowego może skutkować tym, że silnik w ogóle nie wystartuje lub będzie miał ogromne problemy z rozruchem ze względu na zbyt małą pojemność potrzebną do wytworzenia odpowiedniego momentu początkowego. Zawsze upewnij się, jaki typ kondensatora posiadasz i jaki jest potrzebny do Twojego silnika.

Wymiana kondensatora: jak odczytać wartości ze starego elementu?

Najprostszym i najbardziej niezawodnym sposobem na dobór nowego kondensatora jest odczytanie parametrów ze starego, oryginalnego elementu. Producenci zazwyczaj umieszczają wszystkie niezbędne informacje bezpośrednio na obudowie.

Gdzie szukać oznaczeń i jak je prawidłowo zinterpretować (µF, V, AC)?

1. Zlokalizuj stary kondensator: Zazwyczaj znajduje się on w puszce przyłączeniowej silnika lub jest zamocowany na jego obudowie.
2. Odczytaj pojemność: Szukaj wartości oznaczonej jako „µF” (mikrofarady) lub „uF”. To kluczowy parametr. Przykładowo, możesz zobaczyć „50 µF” lub „60 uF”.
3. Sprawdź napięcie znamionowe: Jest to wartość oznaczona literą „V” (wolty) i często towarzyszy jej „AC” (prąd zmienny) lub „VAC”. Przykłady to „400V AC”, „450V” lub „250V AC”. Pamiętaj, że nowe kondensatory do sieci 230V AC powinny mieć napięcie znamionowe co najmniej 400V AC, a najlepiej 450V AC.
4. Zwróć uwagę na tolerancję: Czasami podana jest tolerancja pojemności, np. „±5%”. Nowy kondensator powinien mieścić się w tej tolerancji.
5. Typ kondensatora: Upewnij się, czy jest to kondensator pracy (często MKP) czy rozruchowy (często elektrolityczny). Jeśli nie ma wyraźnego oznaczenia, a kondensator jest podłączony na stałe, to jest to kondensator pracy.

Co zrobić w sytuacji, gdy etykieta jest zatarta, nieczytelna lub jej brakuje?

Zdarza się, że etykieta na starym kondensatorze jest tak zniszczona, że odczytanie parametrów staje się niemożliwe. W takiej sytuacji nie panikuj. Pierwszym krokiem powinno być poszukanie tabel doboru kondensatorów udostępnianych przez producenta silnika, jeśli masz dostęp do jego modelu lub dokumentacji. Jeśli to również zawiedzie, pozostaje nam przejście do metody obliczeniowej, którą opisuję w kolejnej sekcji. Pamiętaj też, że objawy uszkodzonego kondensatora, takie jak trudności w starcie, mogą być punktem wyjścia do diagnozy, nawet bez czytelnej etykiety.

Obliczanie pojemności kondensatora: metody dla majsterkowiczów

Gdy odczytanie danych ze starego kondensatora jest niemożliwe, musimy posłużyć się obliczeniami. Istnieją dwie główne metody jedna prosta, oparta na przeliczniku, i druga, bardziej precyzyjna, wykorzystująca wzór.

Uniwersalny przelicznik mocy na pojemność: prosta zasada 70 µF na 1 kW

Dla większości silników jednofazowych zasilanych z sieci 230V AC, możesz zastosować praktyczną regułę kciuka: od 60 do 70 µF pojemności na każdy 1 kW mocy silnika. Jest to metoda wystarczająco dokładna dla większości zastosowań domowych i warsztatowych. Pamiętaj, że zawsze lepiej jest wybrać wartość bliższą górnej granicy, aby zapewnić odpowiedni moment rozruchowy.

Przykład: Masz silnik jednofazowy o mocy 1.5 kW. 1.5 kW * 70 µF/kW = 105 µF. W tym przypadku powinieneś szukać kondensatora o pojemności około 100-110 µF.

Kiedy warto sięgnąć po dokładniejszy wzór? Obliczenia dla dociekliwych

Jeśli zależy Ci na większej precyzji, możesz skorzystać z bardziej szczegółowego wzoru na obliczenie pojemności kondensatora dla silnika jednofazowego. Wzór ten wygląda następująco:

C = (P * 1000) / (2 * π * f * V²)

Gdzie:

• C to pojemność kondensatora w Faradach (F). Pamiętaj, że wynik trzeba będzie przeliczyć na mikrofarady (µF), mnożąc przez 1 000 000.
• P to moc silnika w kilowatach (kW).
• π (pi) to stała matematyczna, w przybliżeniu 3.14.
• f to częstotliwość sieci zasilającej w Hercach (Hz), w Europie standardowo 50 Hz.
• V to napięcie sieci zasilającej w woltach (V), w Polsce 230V.

Przykład obliczeniowy dla silnika 1.5 kW: C = (1.5 * 1000) / (2 * 3.14 * 50 * 230²) C = 1500 / (314 * 52900) C = 1500 / 16594600 C ≈ 0.00009039 F

Przeliczając na mikrofarady: 0.00009039 F * 1 000 000 = 90.39 µF. Jak widzisz, wynik jest zbliżony do tego z metody uproszczonej, ale daje nieco większą precyzję. Obie metody traktuj jako punkt wyjścia, a ostateczny dobór może wymagać drobnych korekt w zależności od konkretnego silnika i jego obciążenia.

Napięcie kondensatora: dlaczego zawsze musi być wyższe niż napięcie w gniazdku?

Napięcie znamionowe kondensatora to parametr, którego absolutnie nie wolno ignorować. Musi być ono zawsze wyższe niż napięcie sieci zasilającej, do której podłączony jest silnik. W przypadku sieci 230V AC, kondensator powinien mieć napięcie znamionowe co najmniej 400V AC, a najlepiej 450V AC. Dlaczego? Ponieważ w obwodzie silnika mogą występować chwilowe przepięcia, które znacznie przekraczają nominalne 230V. Zastosowanie kondensatora o zbyt niskim napięciu znamionowym (np. 250V AC) może prowadzić do jego szybkiego uszkodzenia, a nawet wybuchu. Zawsze wybieraj kondensator z odpowiednim zapasem napięcia, aby zapewnić bezpieczeństwo i długą żywotność.

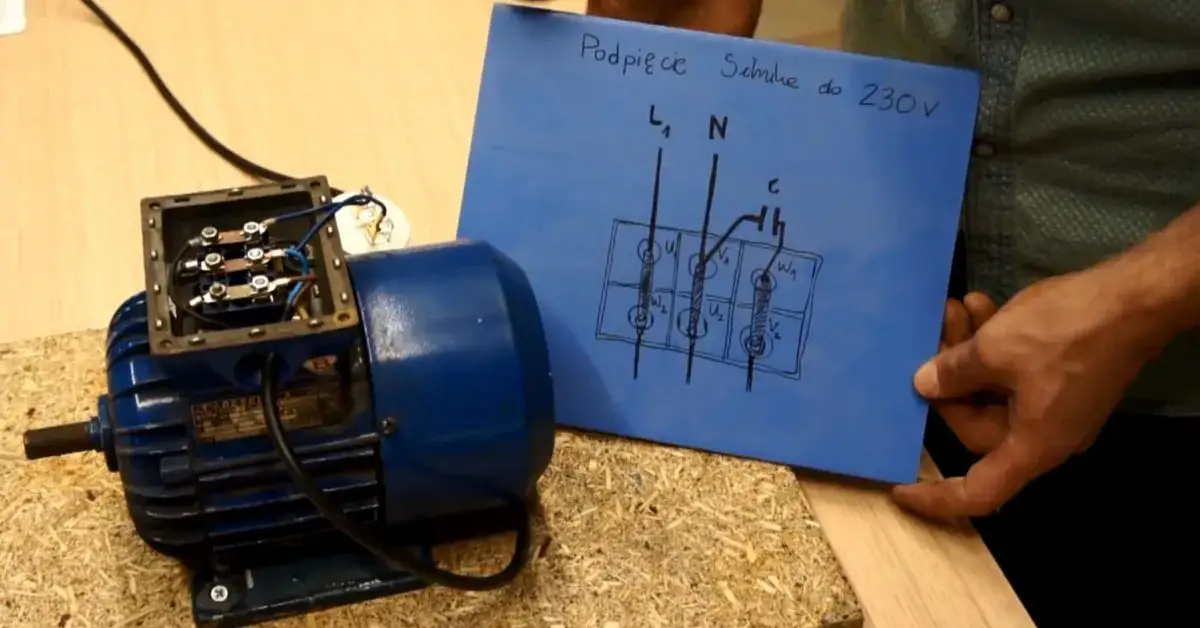

Silnik trójfazowy na 230V: jak go podłączyć do jednej fazy?

Krok pierwszy: Sprawdź tabliczkę znamionową czy Twój silnik się do tego nadaje?

Nie każdy silnik trójfazowy nadaje się do zasilania jednofazowego. Kluczowe jest sprawdzenie tabliczki znamionowej silnika. Musi ona wskazywać, że silnik może pracować w konfiguracji "w trójkąt" przy napięciu 230V. Oznaczenie, którego szukasz, to zazwyczaj 230/400V. Oznacza to, że silnik może pracować w trójkącie przy 230V lub w gwieździe przy 400V. Jeśli na tabliczce widnieje tylko 400/690V, to niestety, ten silnik nie nadaje się do zasilania jednofazowego 230V.

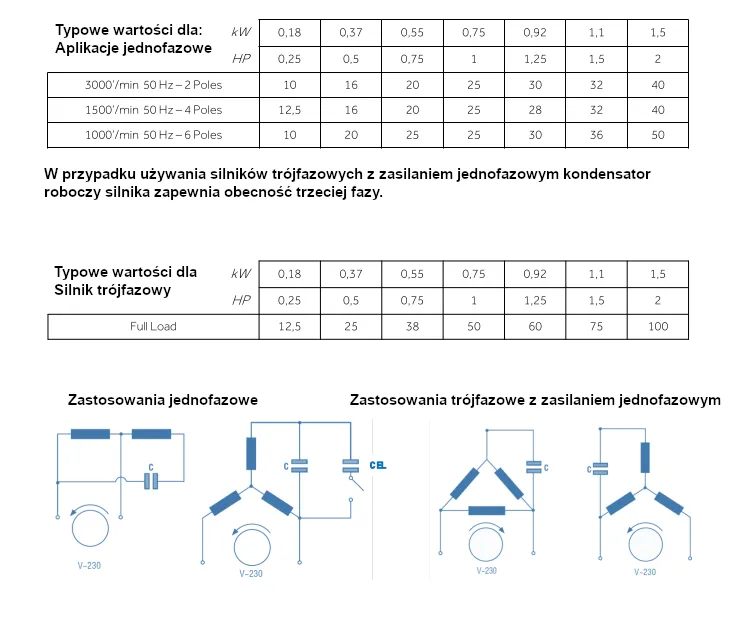

Jak dobrać kondensator do silnika 3-fazowego? Zastosuj sprawdzoną regułę

Dla silników trójfazowych podłączanych do sieci jednofazowej stosuje się nieco inną regułę doboru kondensatora niż dla silników fabrycznie jednofazowych. Tutaj przyjmuje się przelicznik około 70 µF na każdy 1 kW mocy znamionowej silnika. Pamiętaj, że jest to wartość orientacyjna i może wymagać drobnych korekt w zależności od konkretnego zastosowania.

Przykład: Masz silnik trójfazowy o mocy 2 kW, który chcesz podłączyć do sieci jednofazowej. 2 kW * 70 µF/kW = 140 µF. Będziesz potrzebował kondensatora o pojemności około 140 µF. Podobnie jak w przypadku silników jednofazowych, napięcie znamionowe kondensatora powinno wynosić co najmniej 400V AC, a najlepiej 450V AC.

Jaka jest cena tej modyfikacji? Spadek mocy i momentu, o którym musisz wiedzieć

Decydując się na podłączenie silnika trójfazowego do jednej fazy, musisz być świadomy znaczących konsekwencji. Główną ceną tej modyfikacji jest drastyczny spadek mocy i momentu obrotowego. Silnik traci od 30% do nawet 50% swojej nominalnej mocy, a moment rozruchowy może spaść o 40-50%. Oznacza to, że silnik będzie miał mniejszą siłę, będzie wolniej przyspieszał, a przy większym obciążeniu może mieć problemy z ruszeniem lub utrzymaniem obrotów. Z mojego doświadczenia wynika, że takie rozwiązanie sprawdza się w zastosowaniach, gdzie nie jest wymagana pełna moc, np. w wiertarkach stołowych, szlifierkach czy małych tokarkach, ale nie w urządzeniach wymagających dużego momentu obrotowego na starcie.

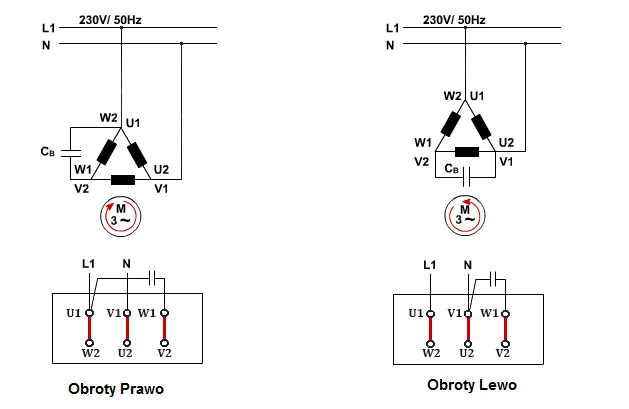

Gwiazda czy trójkąt? Jak prawidłowo przepiąć mostki w puszce przyłączeniowej

Aby silnik trójfazowy mógł pracować na zasilaniu jednofazowym 230V, musi być połączony w trójkąt. Jest to możliwe tylko wtedy, gdy na tabliczce znamionowej widnieje oznaczenie 230/400V. W puszce przyłączeniowej silnika znajdziesz zazwyczaj sześć zacisków (U1, V1, W1, U2, V2, W2). Aby połączyć silnik w trójkąt, należy połączyć zaciski: U1 z W2, V1 z U2, W1 z V2. Następnie zasilanie jednofazowe (faza i neutralny) podłączamy do dwóch z tych połączonych punktów (np. do U1/W2 i V1/U2), a kondensator między trzeci punkt (W1/V2) a jeden z punktów zasilających (np. do W1/V2 i U1/W2). Zawsze upewnij się, że połączenia są wykonane prawidłowo i bezpiecznie izolowane, aby uniknąć zwarć i porażenia prądem.

Unikaj błędów: najczęstsze pułapki przy wyborze kondensatora

Nawet po zrozumieniu podstaw, łatwo jest popełnić błędy, które mogą kosztować Cię czas i pieniądze. Oto najczęstsze pułapki, na które musisz uważać.

Błąd #1: Zbyt mała lub zbyt duża pojemność czym to grozi Twojemu silnikowi?

Zbyt mała pojemność kondensatora to klasyczny problem silnik będzie buczał, nie będzie w stanie samodzielnie wystartować lub będzie miał trudności z osiągnięciem pełnej prędkości obrotowej. W efekcie, uzwojenia mogą się przegrzewać, a silnik będzie pracował niestabilnie. Z kolei zbyt duża pojemność również jest szkodliwa. Może prowadzić do nadmiernego prądu w uzwojeniu pomocniczym, co skutkuje przegrzewaniem się silnika, uszkodzeniem izolacji uzwojeń, a nawet uszkodzeniem samego kondensatora. Optymalna pojemność jest kluczowa dla efektywności i żywotności silnika.

Błąd #2: Ignorowanie napięcia znamionowego i ryzyko "wystrzału"

Jak już wspomniałem, napięcie znamionowe kondensatora to parametr bezpieczeństwa. Użycie kondensatora o napięciu znamionowym niższym niż napięcie sieci (np. 250V AC dla sieci 230V AC) to proszenie się o kłopoty. W obwodzie silnika występują chwilowe wzrosty napięcia, które mogą znacznie przekroczyć nominalne 230V. Kondensator o zbyt niskim napięciu nie wytrzyma tych przepięć, co doprowadzi do jego uszkodzenia, a w najgorszym przypadku do spektakularnego "wystrzału" i potencjalnego zagrożenia pożarowego. Zawsze wybieraj kondensatory o napięciu co najmniej 400V AC, a najlepiej 450V AC, aby zapewnić bezpieczny margines.

Błąd #3: Zakup najtańszego zamiennika pozorna oszczędność, która kosztuje najwięcej

Kuszące może być wybranie najtańszego kondensatora dostępnego na rynku. Jednak z mojego doświadczenia wynika, że jest to pozorna oszczędność. Tanie, niesprawdzone kondensatory często charakteryzują się niższą jakością wykonania, gorszymi materiałami i krótszą żywotnością. Mogą mieć zaniżoną pojemność lub szybko ją tracić, co prowadzi do niestabilnej pracy silnika i konieczności częstszych wymian. W dłuższej perspektywie, zakup droższego, ale sprawdzonego kondensatora od renomowanego producenta to inwestycja, która się opłaca, zapewniając długą i bezawaryjną pracę Twojego urządzenia.

Zakup i montaż: co musisz wiedzieć przed podłączeniem kondensatora?

Po dokonaniu wyboru odpowiedniego kondensatora, pozostaje kwestia jego zakupu i bezpiecznego montażu. To ostatnie kroki, ale równie ważne dla powodzenia całego przedsięwzięcia.

Czym kierować się przy wyborze producenta i dlaczego jakość ma znaczenie?

Przy wyborze kondensatora zawsze polecam kierować się renomą producenta. Firmy takie jak Ducati Energia, Epcos, KEMET czy Cornell Dubilier to sprawdzeni dostawcy, którzy oferują produkty wysokiej jakości, zgodne z normami i o deklarowanych parametrach. Dobry kondensator to nie tylko gwarancja prawidłowej pracy silnika, ale także inwestycja w bezpieczeństwo i długotrwałą niezawodność. Pamiętaj, że kondensator jest elementem eksploatacyjnym i jego żywotność zależy od jakości wykonania oraz warunków pracy. Wybierając produkt od zaufanego dostawcy, minimalizujesz ryzyko przedwczesnej awarii.

Przeczytaj również: Kontrolka silnika: Co oznacza? Nie panikuj, działaj mądrze!

Praktyczne wskazówki dotyczące montażu i bezpieczeństwa o czym nie można zapomnieć?

• Zawsze rozładuj kondensator: To najważniejsza zasada bezpieczeństwa! Kondensatory mogą przechowywać niebezpieczny ładunek elektryczny nawet po odłączeniu zasilania. Przed dotknięciem zacisków kondensatora, zawsze rozładuj go, np. za pomocą rezystora o dużej oporności (kilka kOhm) podłączonego do jego zacisków. Możesz też użyć izolowanych szczypiec, aby zewrzeć zaciski na chwilę, ale jest to mniej bezpieczne.
• Odłącz zasilanie: Przed przystąpieniem do jakichkolwiek prac przy silniku, upewnij się, że zasilanie jest całkowicie odłączone (wyłącz bezpiecznik, wyjmij wtyczkę z gniazdka).
• Prawidłowe połączenia: Upewnij się, że wszystkie połączenia są solidne i prawidłowo zaizolowane. Używaj odpowiednich złączek i koszulek termokurczliwych.
• Stabilne mocowanie: Kondensator powinien być stabilnie zamocowany, aby nie ulegał wibracjom, które mogłyby skrócić jego żywotność lub uszkodzić połączenia.
• Sprawdź kierunek obrotów: Po podłączeniu kondensatora i uruchomieniu silnika, zawsze sprawdź, czy obraca się w pożądanym kierunku. W razie potrzeby, można zmienić kierunek obrotów, zamieniając miejscami podłączenie kondensatora do uzwojenia pomocniczego.
