Jak wygląda DPF? Rozpoznaj sprawny filtr po wyglądzie!

Dla każdego właściciela samochodu z silnikiem Diesla zrozumienie, jak wygląda filtr cząstek stałych (DPF), gdzie się znajduje i co kryje w jego wnętrzu, jest kluczowe. To nie tylko kwestia technicznej ciekawości, ale przede wszystkim praktycznej wiedzy, która pozwala na wstępną ocenę jego stanu i uniknięcie kosztownych awarii. W tym artykule, jako Wojciech Piotrowski, postaram się przybliżyć Ci fizyczny wygląd DPF-u, od jego zewnętrznej obudowy po misterną strukturę ceramicznego wkładu, a także podpowiem, na co zwrócić uwagę, aby rozpoznać jego kondycję.

Jak rozpoznać filtr DPF? Zrozumienie układu wydechowego Twojego Diesla

Filtr cząstek stałych, znany szerzej jako DPF (Diesel Particulate Filter), to jeden z najważniejszych elementów współczesnego układu wydechowego w samochodach z silnikiem Diesla. Jego podstawową funkcją jest wychwytywanie szkodliwych cząstek sadzy, które powstają podczas spalania oleju napędowego, zanim trafią one do atmosfery. Zrozumienie, jak DPF wygląda zarówno z zewnątrz, jak i w środku, jest niezwykle istotne, ponieważ jego wygląd może zdradzić wiele na temat jego stanu technicznego. To właśnie wizualna ocena często daje nam pierwsze wskazówki, czy filtr pracuje prawidłowo, czy też wymaga interwencji.

Zewnętrznie, filtr DPF to zazwyczaj metalowa puszka, najczęściej wykonana ze stali kwasoodpornej, która na pierwszy rzut oka może przypominać katalizator lub jeden z tłumików w układzie wydechowym. Jest to element solidny, zaprojektowany tak, aby wytrzymać ekstremalnie wysokie temperatury, sięgające nawet 900°C. Charakterystyczne dla DPF-u są również podłączone do niego czujniki. Najczęściej spotkamy tam czujnik różnicy ciśnień (monitorujący poziom zapełnienia filtra) oraz czujniki temperatury spalin, które są kluczowe dla prawidłowego przebiegu procesu regeneracji. Ich obecność jest często pierwszym sygnałem, że mamy do czynienia właśnie z DPF-em, a nie z innym elementem wydechu.

Gdzie szukać filtra DPF w samochodzie? Typowe lokalizacje

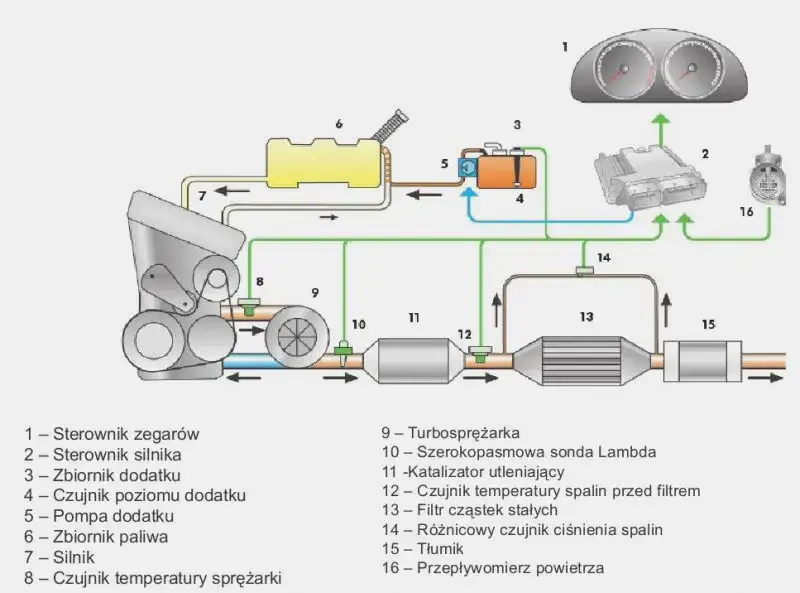

Lokalizacja filtra DPF w samochodzie nie jest przypadkowa i ma bezpośredni związek z jego efektywnością. W większości pojazdów DPF znajdziemy w układzie wydechowym, zazwyczaj umieszczony między katalizatorem a pierwszym tłumikiem. Taka pozycja jest optymalna, ponieważ pozwala na szybkie osiągnięcie odpowiedniej temperatury roboczej, niezbędnej do skutecznej regeneracji, czyli wypalania zgromadzonej sadzy. Im bliżej silnika, tym szybciej filtr się nagrzewa, co sprzyja sprawnemu działaniu systemu.

Jednak nie zawsze filtr DPF jest montowany w tak oczywistym miejscu. W niektórych modelach samochodów producenci decydują się na umieszczenie go bezpośrednio w komorze silnika, w pobliżu kolektora wydechowego. Przykładem mogą być niektóre jednostki napędowe Audi, Volkswagena czy Toyoty, zwłaszcza te o mniejszej pojemności, jak 1.6 czy 1.9 TDI. Taka lokalizacja jeszcze bardziej skraca czas nagrzewania filtra, co jest korzystne zwłaszcza w cyklu miejskim, gdzie częste są krótkie trasy.

Warto również wiedzieć, że DPF może być zintegrowany z katalizatorem w jednej obudowie. W takim przypadku identyfikacja może być nieco trudniejsza, ale nadal pomocne są wspomniane wcześniej czujniki. Zazwyczaj zintegrowany DPF/katalizator będzie posiadał dodatkowe czujniki (różnicy ciśnień, temperatury spalin), których sam katalizator nie wymaga. To właśnie te elementy diagnostyczne często pozwalają mi odróżnić, czy mam do czynienia z samym katalizatorem, czy z układem "katalizator + DPF" w jednej obudowie.

Co kryje się w środku? Wewnętrzna budowa filtra DPF

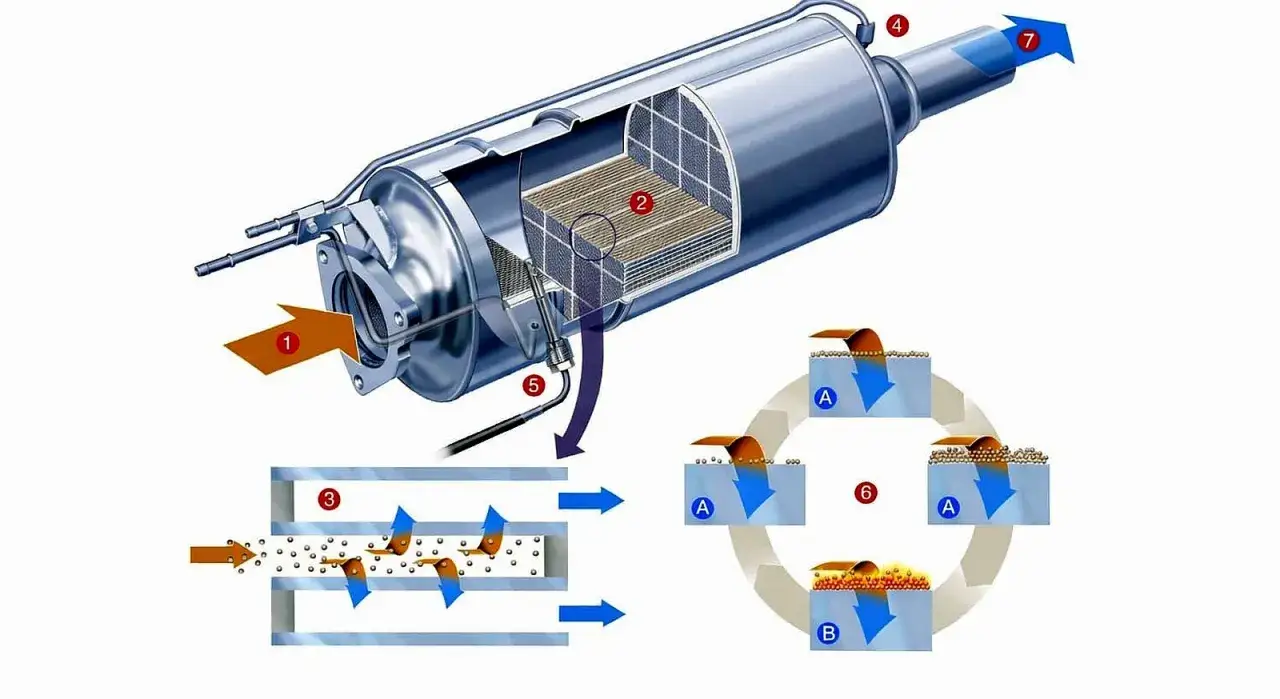

Prawdziwe serce filtra DPF kryje się w jego wnętrzu. Jest nim ceramiczny lub rzadziej metalowy wkład, zwany monolitem, który swoją strukturą przypomina plaster miodu. To właśnie ten element jest odpowiedzialny za wychwytywanie cząstek stałych ze spalin. Najczęściej spotykane wkłady ceramiczne wykonuje się z materiałów o wysokiej odporności termicznej i mechanicznej, takich jak kordieryt lub węglik krzemu (SiC), co zapewnia im długą żywotność w trudnych warunkach pracy.

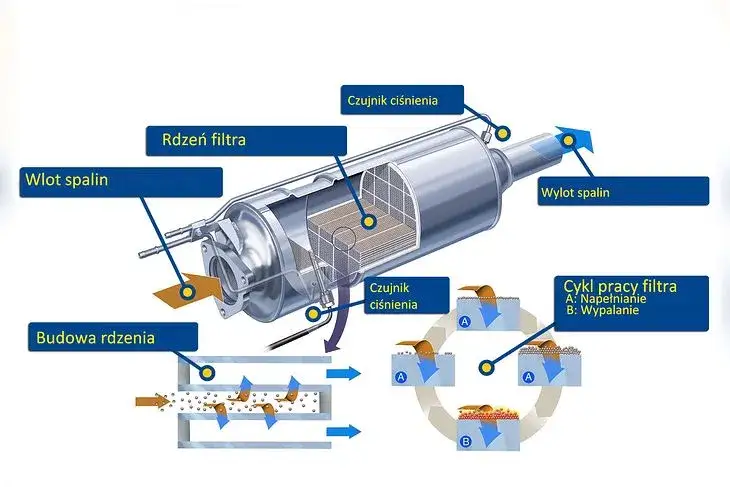

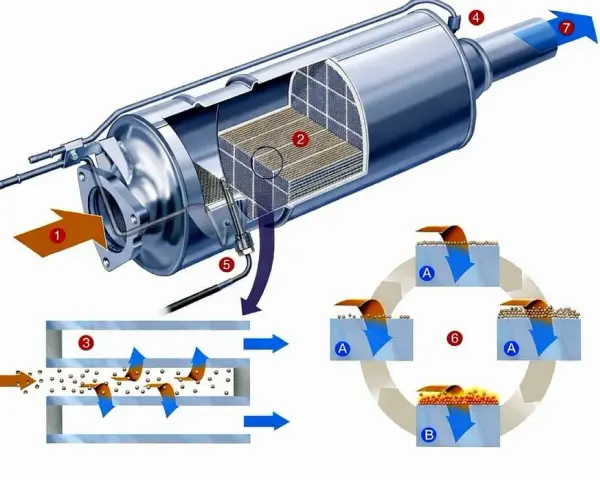

Struktura monolitu jest naprawdę fascynująca. Składa się on z tysięcy równoległych, mikroskopijnych kanalików. Kluczowe jest to, że kanaliki te są naprzemiennie zaślepione co drugi od strony wlotu spalin, a pozostałe od strony wylotu. Taka inteligentna konstrukcja zmusza spaliny do przepływu przez porowate ścianki kanalików. To właśnie na tych ściankach osadzają się cząstki sadzy, które są zbyt duże, aby przez nie przejść. Proces ten jest niezwykle efektywny, pozwalając na zatrzymanie nawet 99% cząstek stałych.

Wewnątrz metalowej obudowy, wokół ceramicznego monolitu, znajduje się również mata ceramiczna. Jej zadaniem jest nie tylko izolacja termiczna, która pomaga utrzymać wysoką temperaturę wewnątrz filtra, ale także ochrona delikatnego wkładu przed wstrząsami i wibracjami, na które jest narażony podczas jazdy. Oczywiście, nie zapominajmy o zewnętrznych czujnikach, o których już wspominałem one monitorują pracę filtra, przesyłając dane do sterownika silnika, który na ich podstawie decyduje o rozpoczęciu procesu regeneracji.

Wygląd filtra DPF a jego kondycja: co zdradza kolor i osad?

Wizualna ocena wkładu filtra DPF może dostarczyć mi cennych informacji na temat jego kondycji. Kiedy filtr jest sprawny, czysty lub świeżo po regeneracji, jego ceramiczny wkład powinien mieć jasnoszary lub beżowy kolor. Kanaliki są wówczas drożne, a ich ścianki wolne od widocznych, grubych warstw sadzy. Taki wygląd świadczy o prawidłowym przebiegu procesów filtracji i regeneracji.

Zupełnie inaczej wygląda zapchany filtr DPF. W jego przypadku wkład jest pokryty grubą warstwą czarnej, suchej sadzy. W skrajnych sytuacjach sadza może całkowicie blokować wyloty kanalików, co prowadzi do drastycznego wzrostu ciśnienia wstecznego w układzie wydechowym i problemów z pracą silnika. Co ważne, musimy odróżnić sadzę od popiołu. Popiół to jasny, drobny pył, który jest produktem ubocznym spalania dodatków do oleju silnikowego i paliwa. W przeciwieństwie do sadzy, popiół jest niepalny i gromadzi się w tylnej części monolitu, stopniowo zmniejszając jego pojemność. Jego obecność jest naturalna, ale nadmierna ilość świadczy o zużyciu filtra.

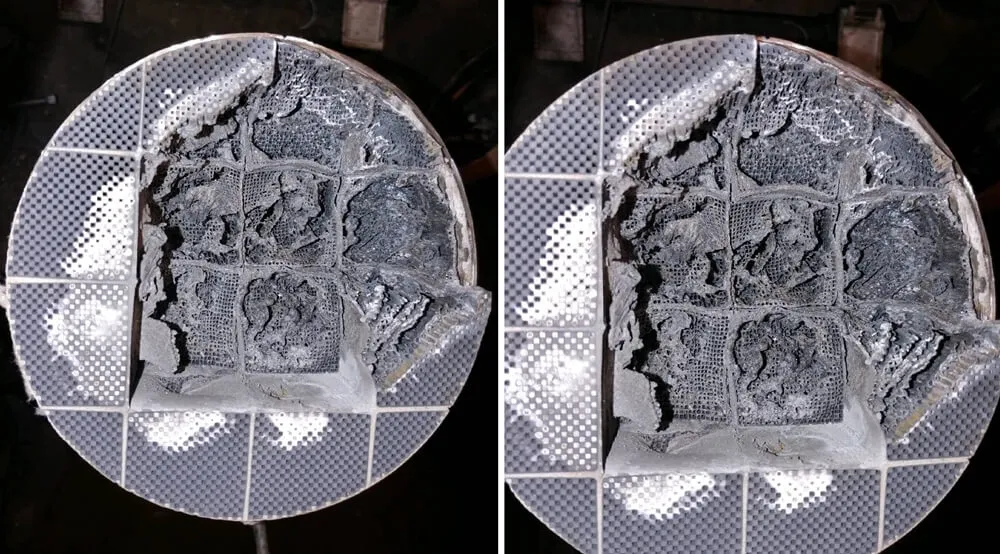

Niestety, zdarzają się również uszkodzenia mechaniczne filtra DPF. Taki filtr może mieć widoczne pęknięcia, stopione lub wykruszone fragmenty monolitu. Często obserwuję, że takie uszkodzenia są wynikiem gwałtownych zmian temperatur, na przykład podczas nieprawidłowo przeprowadzanej regeneracji, lub użycia agresywnych środków chemicznych do czyszczenia. Inną wskazówką, która może świadczyć o uszkodzeniu filtra lub jego braku, jest mocno okopcona końcówka rury wydechowej. W sprawnym aucie z DPF końcówka wydechu powinna być czysta, ponieważ sadza jest skutecznie zatrzymywana.

DPF, FAP, GPF: Czy wszystkie filtry cząstek stałych wyglądają tak samo?

Chociaż nazewnictwo może być mylące, podstawowa zasada działania i wygląd "suchego" filtra DPF jest bardzo podobna do "mokrego" filtra FAP (Filtre à Particules), stosowanego głównie w samochodach francuskich marek, takich jak Peugeot czy Citroën. Z zewnątrz te elementy wyglądają niemal identycznie to wciąż metalowe puszki z podłączonymi czujnikami. Kluczowa różnica leży w mechanizmie regeneracji. W systemach FAP do paliwa dodawany jest specjalny płyn katalityczny, zwany np. Eolys, który obniża temperaturę wypalania sadzy. Dzięki temu regeneracja w FAP-ach może zachodzić już w temperaturze około 450°C, podczas gdy w "suchych" DPF-ach wymaga to 550-600°C. Obecnie na rynku pojawiają się również filtry GPF (Gasoline Particulate Filter) dla silników benzynowych, które wizualnie również przypominają DPF, a ich zadaniem jest redukcja cząstek stałych w silnikach z bezpośrednim wtryskiem paliwa.

Jak samodzielnie sprawdzić, czy DPF nie został usunięty? Proste metody

Jako ekspert, często spotykam się z pytaniem, jak samodzielnie sprawdzić, czy DPF w samochodzie faktycznie jest, czy też został usunięty. Istnieje kilka prostych metod, które mogę polecić.

Pierwszą z nich jest metoda "pukania" w obudowę filtra. Jeśli delikatnie postukasz w puszkę DPF-u, a usłyszysz głuchy, stłumiony dźwięk, to najprawdopodobniej oznacza to, że wkład ceramiczny jest na swoim miejscu. Natomiast metaliczny pogłos lub pusty dźwięk może świadczyć o tym, że wkład został usunięty, a obudowa jest pusta. Oczywiście, nie jest to metoda stuprocentowo niezawodna, ale daje wstępne rozeznanie.

Kolejnym krokiem jest wizualna inspekcja układu wydechowego. Szukaj charakterystycznej puszki z podłączonymi czujnikami. Zwróć uwagę na wszelkie ślady ingerencji świeże spawy, niefabryczne obejmy czy modyfikacje w okolicy DPF-u mogą wskazywać na to, że ktoś próbował go usunąć lub zmodyfikować. Fabryczny montaż jest zazwyczaj bardzo estetyczny i pozbawiony takich "niespodzianek".

Wielu kierowców uważa, że czysta końcówka rury wydechowej jest niezawodnym wskaźnikiem sprawnego DPF. I rzeczywiście, w większości przypadków okopcona końcówka rury wydechowej świadczy o problemach z filtrem lub o jego całkowitym braku, ponieważ sadza nie jest zatrzymywana i wydostaje się na zewnątrz. Jednakże, muszę podkreślić, że czysta końcówka, choć zazwyczaj świadczy o poprawnym działaniu DPF, nie jest absolutną gwarancją. Zdarzają się sytuacje, że nawet przy usuniętym filtrze, jeśli silnik jest w dobrej kondycji i nie dymi intensywnie, końcówka wydechu może pozostać stosunkowo czysta. Dlatego zawsze zalecam połączenie kilku metod weryfikacji, a w razie wątpliwości profesjonalną diagnostykę komputerową.
