Jak podłączyć kondensator do silnika 1-fazowego? Krok po kroku!

Podłączenie kondensatora do silnika jednofazowego to kluczowa czynność, która decyduje o jego prawidłowym rozruchu i stabilnej pracy. Bez odpowiednio dobranego i poprawnie zamontowanego kondensatora, silnik jednofazowy często nie jest w stanie samodzielnie wystartować lub pracuje z obniżoną wydajnością. Ten przewodnik krok po kroku ma za zadanie zapewnić Ci wszystkie niezbędne informacje, abyś mógł bezpiecznie i skutecznie wykonać to zadanie.

Dlaczego silnik jednofazowy potrzebuje kondensatora do rozruchu i mocy? Rola kondensatora: Jak mały element tworzy wirujące pole magnetyczne?

Z mojej perspektywy, zrozumienie roli kondensatora jest absolutnie fundamentalne. Silnik jednofazowy, w przeciwieństwie do trójfazowego, nie jest w stanie samodzielnie wytworzyć wirującego pola magnetycznego, które jest niezbędne do jego rozruchu i ciągłej pracy. Właśnie tutaj wkracza kondensator. Wpięty szeregowo z uzwojeniem pomocniczym (rozruchowym), powoduje on przesunięcie fazy prądu w tym uzwojeniu względem uzwojenia głównego. To przesunięcie fazowe generuje pole wirujące, które niczym niewidzialna siła, pcha wirnik do ruchu, umożliwiając start silnika i jego stabilną pracę. Bez tego małego, ale potężnego elementu, wiele silników jednofazowych po prostu by buczało, ale nie ruszyło z miejsca.

Czym grozi zły dobór lub błędne podłączenie kondensatora?

Jako praktyk, widziałem wiele problemów wynikających z niewłaściwego podejścia do kondensatorów. Konsekwencje mogą być poważne:

• Zbyt mała pojemność kondensatora: Silnik będzie miał trudności z rozruchem, będzie pracował ze znacznie obniżoną mocą, a w skrajnych przypadkach może w ogóle nie wystartować, jedynie bucząc. To prowadzi do nieefektywnej pracy i szybszego zużycia.
• Zbyt duża pojemność kondensatora: Paradoksalnie, to również jest problem. Zbyt duża pojemność może prowadzić do przegrzewania się silnika, zwiększonego poboru prądu jałowego, a nawet uszkodzenia uzwojeń. Silnik może pracować głośniej i wibrować.
• Błędne podłączenie: Niewłaściwe wpięcie kondensatora, np. pominięcie uzwojenia pomocniczego lub złe połączenie z uzwojeniem głównym, może skutkować całkowitym brakiem rozruchu, natychmiastowym wyłączeniem zabezpieczeń, a nawet trwałym uszkodzeniem silnika lub instalacji elektrycznej.
• Ryzyka bezpieczeństwa: Niewłaściwie dobrane napięcie znamionowe kondensatora może doprowadzić do jego przebicia i eksplozji, co stwarza poważne zagrożenie pożarowe i ryzyko porażenia prądem. Zawsze pamiętajmy o bezpieczeństwie!

Kondensator rozruchowy czy pracy jak wybrać odpowiedni typ?

Kondensator pracy (stały): Cichy bohater ciągłej wydajności

Kondensator pracy, często nazywany kondensatorem stałym, to zazwyczaj kondensator polipropylenowy. Jego rola jest nie do przecenienia w silnikach, które wymagają ciągłej i stabilnej pracy. Jest on podłączony do uzwojenia pomocniczego na stałe, przez cały czas, gdy silnik pracuje. Jego głównym zadaniem jest nie tylko wspomaganie rozruchu, ale przede wszystkim utrzymywanie optymalnego przesunięcia fazowego, co zapewnia płynną i efektywną pracę silnika przez cały czas jego działania. To właśnie dzięki niemu silnik pracuje cicho i bez zbędnych drgań, zapewniając deklarowaną moc.

Kondensator rozruchowy (chwilowy): Gwarancja mocnego startu

Z kolei kondensator rozruchowy to najczęściej kondensator elektrolityczny. Jak sama nazwa wskazuje, jego funkcja jest tymczasowa. Jest on włączany do obwodu tylko na krótki czas rozruchu silnika, aby zapewnić mu dodatkowy, mocny "kop" i zwiększyć początkowy moment obrotowy. Jest to szczególnie ważne w urządzeniach, które startują pod dużym obciążeniem. Po osiągnięciu przez silnik około 70-80% prędkości znamionowej, kondensator rozruchowy jest automatycznie odłączany od obwodu, zazwyczaj za pomocą wyłącznika odśrodkowego lub przekaźnika prądowego. Jego stałe podłączenie mogłoby prowadzić do przegrzewania się i uszkodzenia.

Jak rozpoznać, którego typu kondensatora potrzebuje Twój silnik?

Rozpoznanie właściwego typu kondensatora jest kluczowe. Zazwyczaj silniki wymagające wysokiego momentu rozruchowego, takie jak kompresory, pompy głębinowe czy niektóre maszyny stolarskie, będą potrzebować kondensatora rozruchowego, często w połączeniu z kondensatorem pracy. Silniki przeznaczone do pracy ciągłej, ale bez ekstremalnie dużego obciążenia na starcie, jak wentylatory, mniejsze pompy obiegowe czy napędy bram, zazwyczaj zadowolą się samym kondensatorem pracy. Najlepszym sposobem jest sprawdzenie tabliczki znamionowej silnika, gdzie producent często podaje wymagane parametry kondensatora. Jeśli jej brak, warto poszukać informacji w dokumentacji technicznej urządzenia lub, w ostateczności, zidentyfikować typ istniejącego kondensatora (jeśli był).

Jak dobrać idealny kondensator do silnika jednofazowego?

Pojemność (µF): Złota zasada 70 µF na 1 kW mocy

Dobór odpowiedniej pojemności kondensatora to jeden z najważniejszych kroków. Z mojego doświadczenia wynika, że dla kondensatorów pracy można przyjąć ogólną, orientacyjną zasadę: na każdy 1 kW mocy silnika potrzebujemy około 70 µF pojemności. Na przykład, dla silnika o mocy 2,2 kW, optymalna pojemność kondensatora pracy wynosiłaby około 154 µF (2,2 kW * 70 µF/kW). Pamiętaj jednak, że to tylko przybliżenie. Zawsze, gdy jest to możliwe, należy sprawdzić dokładne wymagania na tabliczce znamionowej silnika. Zbyt mała pojemność, jak już wspomniałem, obniży moc i moment obrotowy, natomiast zbyt duża spowoduje przegrzewanie się silnika, co w dłuższej perspektywie prowadzi do jego uszkodzenia.

Napięcie (V): Dlaczego zawsze musi być wyższe niż napięcie w gniazdku?

Kolejnym krytycznym parametrem jest napięcie znamionowe kondensatora. To absolutna zasada bezpieczeństwa: napięcie znamionowe kondensatora musi być zawsze wyższe niż napięcie sieci zasilającej. Jeśli zasilasz silnik z sieci 230V, kondensator powinien mieć napięcie znamionowe w zakresie 400-450V. Dlaczego tak jest? W obwodzie silnika jednofazowego, na zaciskach kondensatora mogą pojawić się napięcia znacznie wyższe niż napięcie zasilania, zwłaszcza w fazie rozruchu i podczas pracy. Jest to spowodowane rezonansem i indukowanymi napięciami. Zastosowanie kondensatora o zbyt niskim napięciu znamionowym grozi jego przebiciem, a w konsekwencji uszkodzeniem, a nawet eksplozją, co jest niezwykle niebezpieczne.

Co zrobić, gdy tabliczka znamionowa jest nieczytelna? Praktyczne wskazówki

Brak czytelnej tabliczki znamionowej to częsty problem, z którym się spotykam. Oto kilka praktycznych wskazówek, jak sobie z nim poradzić:

• Poszukaj podobnych silników: Jeśli masz dostęp do identycznego lub bardzo podobnego silnika, sprawdź jego tabliczkę znamionową lub dokumentację. Często to najszybsza droga do rozwiązania problemu.
• Skorzystaj z ogólnych wytycznych: Jeśli znasz moc silnika (np. z pomiarów prądu lub z ogólnych informacji o urządzeniu), możesz zastosować wspomnianą wcześniej zasadę 70 µF/kW dla kondensatora pracy.
• Zacznij od mniejszej pojemności: W przypadku wątpliwości, bezpieczniej jest zacząć od kondensatora o nieco mniejszej pojemności niż szacowana i obserwować pracę silnika. Jeśli silnik będzie miał problemy z rozruchem lub będzie pracował słabo, stopniowo zwiększaj pojemność, aż do uzyskania optymalnej pracy.
• Konsultacja z ekspertem: Jeśli nie jesteś pewien, zawsze warto skonsultować się z doświadczonym elektrykiem lub serwisantem silników. To może uchronić Cię przed kosztownymi błędami.

Podłączanie kondensatora do silnika jednofazowego przewodnik krok po kroku

Krok 1: Identyfikacja uzwojeń co oznaczają symbole U1, U2, Z1, Z2?

Zanim zaczniesz cokolwiek podłączać, musisz wiedzieć, z czym masz do czynienia. Standardowe oznaczenia zacisków w silnikach jednofazowych to U1 i U2 dla uzwojenia głównego (roboczego) oraz Z1 i Z2 dla uzwojenia pomocniczego (rozruchowego). W nowszych silnikach, zgodnych z normami IEC, możesz spotkać się z oznaczeniami V1 i V2. Jeśli oznaczenia są nieczytelne lub ich brakuje, nie panikuj. Możesz zidentyfikować uzwojenia za pomocą multimetru, mierząc rezystancję (opór):

• Uzwojenie główne (robocze): Ma zazwyczaj niższą rezystancję.
• Uzwojenie pomocnicze (rozruchowe): Ma zazwyczaj wyższą rezystancję.

To kluczowa informacja, ponieważ kondensator zawsze podłączamy do uzwojenia pomocniczego.

Krok 2: Podstawowy schemat podłączenia kondensatora pracy

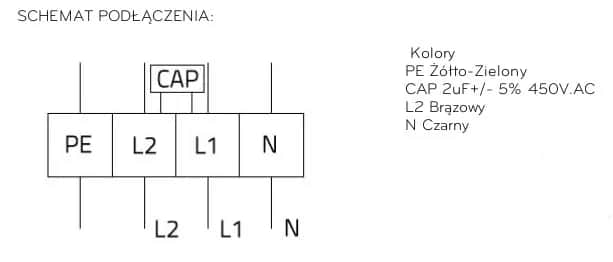

Podłączenie kondensatora pracy jest stosunkowo proste, ale wymaga precyzji. Kondensator jest podłączony szeregowo z uzwojeniem pomocniczym (Z1, Z2). Oznacza to, że jeden koniec kondensatora łączysz z zaciskiem Z1, a drugi koniec z zaciskiem Z2. Następnie, zasilanie sieciowe (L - faza, N - neutralny) podłączasz do zacisków uzwojenia głównego (U1, U2). Jeden z przewodów zasilających (np. faza L) jest również podłączony do jednego z zacisków uzwojenia pomocniczego (np. Z1), tworząc punkt wspólny dla zasilania i uzwojenia pomocniczego. Drugi przewód zasilający (neutralny N) idzie bezpośrednio do drugiego zacisku uzwojenia głównego (U2). W ten sposób kondensator tworzy obwód z uzwojeniem pomocniczym, przesuwając fazę prądu.

Krok 3: Jak łatwo zmienić kierunek obrotów silnika? Schemat dla obrotów lewych i prawych

Zmiana kierunku obrotów silnika jednofazowego jest prostsza, niż mogłoby się wydawać i polega na zamianie miejscami przewodów zasilających na zaciskach uzwojenia pomocniczego (Z1, Z2). Kondensator zawsze pozostaje wpięty między Z1 i Z2. Pozwól, że wyjaśnię:

• Dla obrotów w prawo (standardowo): Zasilanie (np. faza L) jest podłączone do U1, a następnie mostek łączy U1 z Z2. Kondensator jest wpięty między Z1 a Z2. Neutralny (N) jest podłączony do U2.
• Dla obrotów w lewo: Zasilanie (np. faza L) jest podłączone do U1, a następnie mostek łączy U1 z Z1. Kondensator jest wpięty między Z1 a Z2. Neutralny (N) jest podłączony do U2.

Jak widać, zmieniamy jedynie punkt połączenia uzwojenia głównego z uzwojeniem pomocniczym, co odwraca kierunek wirującego pola magnetycznego i tym samym kierunek obrotów silnika.

Co zrobić, gdy z silnika wychodzą tylko 3 przewody? Rozwiązanie problemu

Często spotykam się z sytuacją, gdy z silnika wychodzą tylko trzy przewody, co wskazuje na to, że jedno z połączeń uzwojeń zostało wykonane wewnętrznie przez producenta. Zazwyczaj oznacza to, że jeden koniec uzwojenia głównego i jeden koniec uzwojenia pomocniczego są połączone razem, tworząc wspólny punkt. Aby zidentyfikować przewody, ponownie użyj multimetru:

1. Zmierz rezystancję między każdą parą przewodów.
2. Najwyższa rezystancja będzie między końcami uzwojenia głównego i pomocniczego (czyli między U1 a Z2, jeśli U2 i Z1 są połączone wewnętrznie).
3. Przewód, który ma niższą rezystancję do jednego z pozostałych, a wyższą do drugiego, jest przewodem wspólnym.
4. Pozostałe dwa to końce uzwojenia głównego i pomocniczego.

Po zidentyfikowaniu, podłącz kondensator między końcówkę uzwojenia głównego a końcówkę uzwojenia pomocniczego. Zasilanie (faza) podłącz do przewodu wspólnego, a neutralny do jednej z końcówek kondensatora (tej, która jest połączona z uzwojeniem głównym).

Bezpieczeństwo pracy z elektrycznością jak uniknąć porażenia prądem?

Bezwzględna zasada nr 1: Zawsze odłączaj zasilanie!

Nie mogę tego wystarczająco podkreślić: zawsze, bezwzględnie odłącz silnik od zasilania przed rozpoczęciem jakichkolkolwiek prac! To podstawowa zasada bezpieczeństwa, która chroni Twoje życie i zdrowie. Upewnij się, że wyłącznik jest w pozycji "OFF", a najlepiej wyjmij bezpieczniki lub wyłącz główny wyłącznik różnicowoprądowy. Po odłączeniu zasilania, zawsze sprawdź brak napięcia za pomocą odpowiedniego miernika. Nigdy nie ufaj tylko wyłącznikowi awarie zdarzają się rzadko, ale ich konsekwencje mogą być tragiczne.

Ukryte zagrożenie: Jak bezpiecznie rozładować kondensator przed dotknięciem?

Pamiętaj, że kondensatory są jak małe baterie mogą przechowywać ładunek elektryczny nawet po odłączeniu zasilania, i to przez długi czas! Dotknięcie naładowanego kondensatora może skutkować bardzo bolesnym i niebezpiecznym porażeniem prądem. Zawsze rozładuj kondensator przed dotknięciem jego końcówek. Najbezpieczniejszą metodą jest użycie wkrętaka z izolowaną rączką (lub innego izolowanego narzędzia) i zwarcie nim końcówek kondensatora. Możesz usłyszeć iskrę lub zobaczyć mały błysk to normalne. Po zwarciu, kondensator jest bezpieczny do dotykania.

Prawidłowa izolacja i montaż zadbaj o trwałość połączenia

Po wykonaniu wszystkich połączeń, równie ważne jest zadbanie o ich trwałość i bezpieczeństwo:

• Izolacja: Wszystkie odsłonięte przewody i połączenia muszą być starannie zaizolowane. Użyj koszulek termokurczliwych, dobrej jakości taśmy izolacyjnej lub specjalnych złączek. Niewłaściwa izolacja może prowadzić do zwarć, porażenia prądem lub pożaru.
• Montaż kondensatora: Kondensator powinien być bezpiecznie zamocowany, aby nie wibrował i nie uległ uszkodzeniu mechanicznemu. Użyj opasek zaciskowych lub specjalnych uchwytów. Upewnij się, że nie ma kontaktu z ruchomymi częściami silnika.
• Brak odsłoniętych części: Po zakończeniu prac, sprawdź dokładnie, czy żadne części pod napięciem nie są odsłonięte. Wszystkie osłony i pokrywy muszą być prawidłowo zamontowane.

Najczęstsze problemy z silnikiem jednofazowym i kondensatorem diagnoza i rozwiązania

Diagnoza problemu: Czy to na pewno wina kondensatora?

Z mojego doświadczenia wynika, że wiele problemów z silnikami jednofazowymi rzeczywiście ma swoje źródło w kondensatorze. Typowe objawy to:

• Silnik buczy, ale nie startuje: To klasyczny objaw uszkodzonego kondensatora rozruchowego lub pracy. Silnik próbuje ruszyć, ale brakuje mu "kopa" do wytworzenia wirującego pola.
• Silnik startuje słabo lub z trudem: Może to wskazywać na częściowo uszkodzony kondensator, który stracił część swojej pojemności.
• Silnik przegrzewa się: Zbyt duża pojemność kondensatora lub jego zwarcie wewnętrzne może prowadzić do nadmiernego prądu i przegrzewania.
• Silnik pracuje z obniżoną mocą: Zbyt mała pojemność kondensatora pracy.

Jednak pamiętaj, że podobne objawy mogą mieć inne przyczyny, takie jak opory mechaniczne (np. zatarte łożyska), uszkodzone uzwojenia silnika, problemy z zasilaniem (np. zbyt niskie napięcie) czy uszkodzenia mechaniczne wirnika. Zawsze warto przeprowadzić kompleksową diagnozę, aby nie wymieniać kondensatora na próżno.

Jak sprawdzić multimetrem, czy kondensator jest sprawny?

Sprawdzenie kondensatora multimetrem to podstawowa umiejętność. Oto jak to zrobić:

1. Odłącz zasilanie i rozładuj kondensator: To absolutny priorytet, jak już wcześniej podkreślałem.
2. Ustaw multimetr na pomiar pojemności (µF): Wiele nowoczesnych multimetrów posiada funkcję pomiaru pojemności. Podłącz sondy multimetru do końcówek kondensatora. Odczytana wartość powinna być zbliżona do wartości znamionowej kondensatora (z tolerancją producenta, np. +/- 5-10%). Znaczne odchylenie (np. o 20% lub więcej) wskazuje na uszkodzenie.
3. Alternatywnie, użyj funkcji pomiaru rezystancji (Ω) dla szybkiego sprawdzenia: Jeśli Twój multimetr nie ma funkcji pomiaru pojemności, możesz użyć pomiaru rezystancji na najwyższym zakresie. Podłącz sondy do kondensatora. Multimetr powinien na krótko pokazać niską rezystancję, a następnie stopniowo wzrastać do nieskończoności (lub bardzo wysokiej wartości). Oznacza to, że kondensator się ładuje. Jeśli rezystancja od razu jest nieskończona, kondensator jest otwarty (uszkodzony). Jeśli rezystancja pozostaje niska, kondensator jest zwarty (uszkodzony).

Przeczytaj również: Volvo V60: Jaki silnik wybrać? Poradnik eksperta (benzyna, diesel, PHEV)

Silnik stracił moc lub przegrzewa się czy to efekt złej pojemności?

Zdecydowanie tak. Niewłaściwie dobrana pojemność kondensatora jest jedną z najczęstszych przyczyn problemów z mocą i temperaturą silnika. Jeśli kondensator pracy ma zbyt niską pojemność, silnik nie będzie w stanie wytworzyć optymalnego wirującego pola magnetycznego. Skutkuje to spadkiem momentu obrotowego i mocy, a silnik będzie pracował mniej wydajnie, często z większym poślizgiem. Z kolei zbyt duża pojemność kondensatora może prowadzić do nadmiernego prądu w uzwojeniu pomocniczym, co z kolei powoduje jego przegrzewanie się, a w konsekwencji przegrzewanie całego silnika. W obu przypadkach silnik pracuje poza swoimi optymalnymi parametrami, co przyspiesza jego zużycie i może prowadzić do awarii. Dlatego tak ważne jest, aby pojemność kondensatora była jak najbardziej zbliżona do wartości zalecanej przez producenta.
