Silnik elektryczny z magnesów neodymowych: Zbuduj i zrozum!

Ten artykuł to Twój praktyczny przewodnik po fascynującym świecie elektromagnetyzmu, który pozwoli Ci samodzielnie zbudować prosty silnik elektryczny z wykorzystaniem magnesów neodymowych. To nie tylko wciągający projekt dla hobbystów i uczniów, ale także doskonała okazja, by w przystępny sposób zrozumieć podstawowe zasady działania silników elektrycznych i siły Lorentza.

Zbuduj prosty silnik elektryczny z magnesów neodymowych: fascynujący projekt DIY dla każdego

Odkryj fascynujący świat elektromagnetyzmu: jak drut i magnes tworzą ruch

Przygotuj się na wciągający eksperyment! Dziś zbudujemy prosty silnik homopolarny, który pozwoli Ci na własne oczy zobaczyć, jak niewidzialne siły fizyki zamieniają energię elektryczną w ruch. To naprawdę satysfakcjonujące doświadczenie, które łączy teorię z praktyką w najbardziej przystępny sposób.

Zasada działania tego silnika jest zaskakująco prosta i opiera się na tak zwanej sile Lorentza. Kiedy prąd elektryczny z baterii przepływa przez drut miedziany, który znajduje się w polu magnetycznym wytworzonym przez magnes neodymowy, na ten drut działa siła. Ta siła, skierowana prostopadle zarówno do kierunku przepływu prądu, jak i do linii pola magnetycznego, powoduje, że drut zaczyna się obracać. To właśnie ten mechanizm jest sercem każdego silnika elektrycznego, od tych najmniejszych po potężne maszyny przemysłowe.

Warto od razu rozwiać pewien mit: ten silnik, choć fascynujący, nie jest "darmową energią" ani perpetuum mobile. Jego ruch jest możliwy tylko dzięki energii chemicznej zmagazynowanej w baterii. Kiedy bateria się wyczerpie, silnik po prostu przestanie działać. To doskonały przykład, jak energia jest przekształcana z jednej formy w drugą, zawsze zgodnie z zasadami fizyki.

Pamiętaj, że silnik z magnesów neodymowych to doskonały przykład działania siły Lorentza, ale nie jest to perpetuum mobile jego ruch jest możliwy tylko dzięki energii dostarczanej z baterii.

Skompletuj swój zestaw: niezbędne elementy do budowy silnika

Zanim zaczniemy budować, musimy zebrać wszystkie potrzebne komponenty. Na szczęście, do tego projektu nie potrzebujesz niczego egzotycznego. Wszystko, co niezbędne, znajdziesz w większości domów lub kupisz za niewielkie pieniądze.

• Bateria AA lub AAA (1.5V)
• Magnesy neodymowe (najczęściej małe, pastylkowe)
• Kawałek grubego drutu miedzianego (np. 1-1.5 mm²)

Jeśli chodzi o magnesy neodymowe, najlepiej sprawdzą się małe, pastylkowe, o średnicy zbliżonej do średnicy baterii. Ich moc jest kluczowa dla działania silnika. W Polsce są one łatwo dostępne w sklepach z elektroniką, modelarskich, a także na popularnych platformach e-commerce, takich jak Allegro, gdzie ich ceny zaczynają się od kilku do kilkunastu złotych za pakiet.

Drut miedziany to serce naszego wirnika. Optymalny będzie drut o średnicy około 1-1.5 mm², najlepiej bez izolacji lub z taką, którą łatwo usunąć na końcach. To właśnie przez niego będzie przepływał prąd, a jego odpowiedni kształt i wyważenie zadecydują o płynności ruchu.

Do pierwszych eksperymentów najlepiej sprawdzi się standardowa bateria AA lub AAA o napięciu 1.5V. Jest bezpieczna, łatwo dostępna i dostarcza wystarczającej mocy do uruchomienia naszego prostego silnika.

Wszystkie wymienione komponenty bez problemu kupisz w Polsce. Polecam zajrzeć do lokalnych sklepów z elektroniką, które często mają szeroki wybór drutów i baterii. Magnesy neodymowe znajdziesz również w sklepach modelarskich lub, co jest bardzo wygodne, zamówisz online na platformach takich jak Allegro, gdzie wybór jest naprawdę duży.

Zbuduj swój silnik krok po kroku: model z wirującym drucikiem

Teraz, gdy mamy już wszystkie komponenty, możemy przystąpić do budowy. Postępuj zgodnie z moimi wskazówkami, a wkrótce zobaczysz swój silnik w akcji.

1. Przygotowanie wirnika z drutu miedzianego: Weź kawałek drutu miedzianego o długości około 15-20 cm. Zegnij go w taki sposób, aby stworzyć kształt przypominający pętlę lub "serce". Ważne jest, aby na jednym końcu drut był prosty i wystawał na około 1-2 cm, a na drugim końcu tworzył małą pętelkę, która będzie opierać się na magnesie. Kluczowe jest, aby wirnik był jak najbardziej symetryczny i dobrze wyważony. Możesz delikatnie go dopasowywać, aby środek ciężkości znajdował się idealnie na osi obrotu. Dobre wyważenie to podstawa płynnego obrotu!
2. Stworzenie stabilnej podstawy magnetycznej: Umieść jeden lub kilka magnesów neodymowych na płaskim końcu (minusie) baterii AA lub AAA. Magnesy powinny przylegać do baterii całą powierzchnią. Upewnij się, że są stabilne i nie odpadną podczas pracy silnika. To one będą tworzyć pole magnetyczne niezbędne do działania.

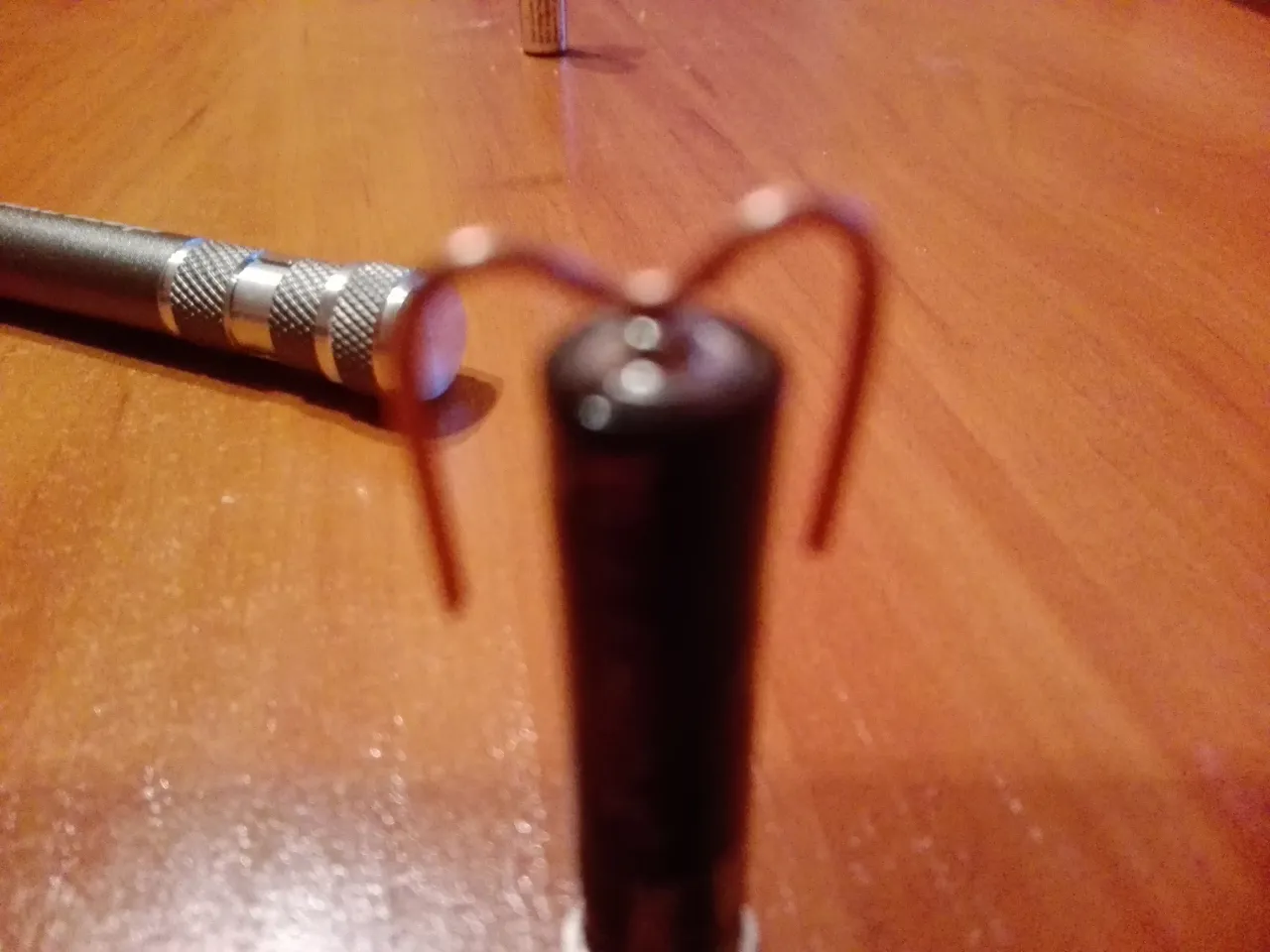

3. Złożenie całości i uruchomienie silnika: Teraz połącz wszystko w całość. Postaw baterię z przyczepionymi magnesami na płaskiej powierzchni. Weź przygotowany wirnik z drutu miedzianego. Prosty koniec drutu, który wystaje z pętli, powinien dotykać bieguna dodatniego baterii (tego z "guziczkiem"). Pętelka na drugim końcu drutu powinna delikatnie opierać się na magnesach przyczepionych do bieguna ujemnego baterii. Upewnij się, że drut dotyka zarówno dodatniego bieguna baterii, jak i magnesów. Jeśli wszystko jest poprawnie połączone, prąd zacznie przepływać, a drut powinien zacząć się obracać! Jeśli nie ruszy od razu, delikatnie go popchnij.

Przeczytaj również: Golf 7: Jaki silnik wybrać? Ekspert radzi, byś nie żałował!

Gdy silnik nie chce ruszyć: najczęstsze problemy i rozwiązania

Nie martw się, jeśli Twój silnik nie zacznie działać od razu. To normalne przy pierwszych próbach. Oto najczęstsze problemy i sposoby ich rozwiązania:

• Słaba bateria
• Złe styki lub przerwa w obwodzie
• Niewłaściwy kształt lub wyważenie drutu
• Zbyt duży ciężar elementu wirującego
• Brak izolacji na drucie (jeśli używasz drutu w izolacji, pamiętaj o jej usunięciu na końcach)

Najpierw sprawdź styki i połączenia. Upewnij się, że drut miedziany ma dobry kontakt zarówno z biegunem dodatnim baterii, jak i z magnesami na biegunie ujemnym. Czasem wystarczy delikatnie docisnąć drut lub zmienić jego położenie. Prąd musi swobodnie przepływać przez cały obwód, aby silnik mógł działać.

Perfekcyjne wyważenie wirnika jest kluczowe dla płynnego ruchu. Jeśli drut jest krzywy lub jeden jego koniec jest cięższy od drugiego, silnik może się zacinać lub w ogóle nie ruszyć. Spróbuj delikatnie korygować kształt drutu, aż znajdziesz idealne wyważenie. Możesz też spróbować użyć cieńszego drutu, aby zmniejszyć ciężar wirnika.

Na koniec, sprawdź swoją baterię. Nawet nowa bateria może być wadliwa lub mieć zbyt niskie napięcie. Szybki test to podłączenie do niej małej żarówki LED jeśli świeci słabo lub wcale, bateria może być problemem. Wymiana baterii na świeżą często rozwiązuje problem.

Bezpieczeństwo przede wszystkim: pracuj z magnesami neodymowymi bez ryzyka

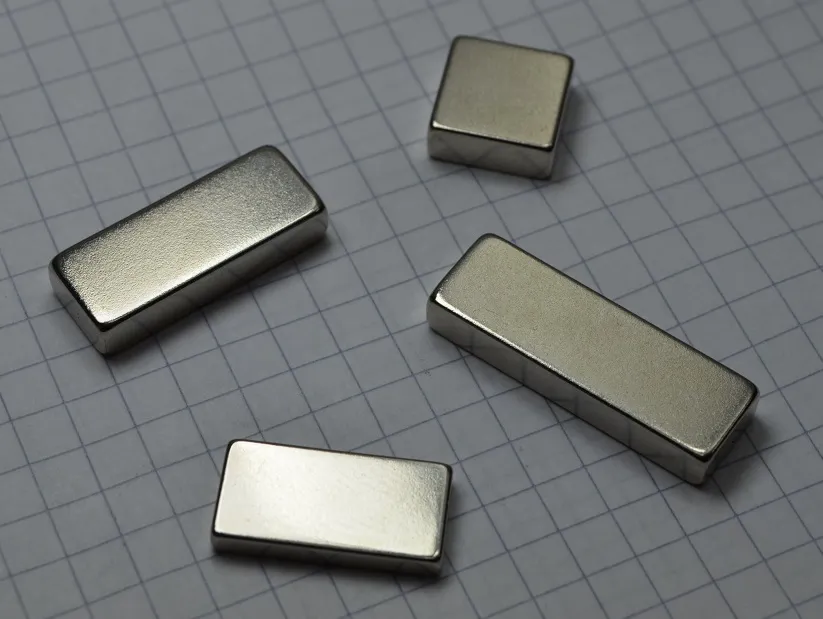

Magnesy neodymowe są niezwykle potężne i choć fascynujące, wymagają ostrożności. Jako Wojciech Piotrowski, zawsze podkreślam, że bezpieczeństwo jest priorytetem w każdym eksperymencie.

• Ryzyko przytrzaśnięcia i pęknięcia: Magnesy neodymowe mają ogromną siłę przyciągania. Łatwo mogą przytrzasnąć palce, a nawet spowodować poważne obrażenia. Co więcej, są bardzo kruche. Przy silnym zderzeniu mogą pęknąć, tworząc ostre odłamki, które mogą ranić. Zawsze obchodź się z nimi ostrożnie i unikaj gwałtownego łączenia.
• Zagrożenie dla urządzeń elektronicznych: Pole magnetyczne wytwarzane przez magnesy neodymowe jest na tyle silne, że może uszkodzić lub zakłócić działanie wielu urządzeń elektronicznych. Trzymaj je z dala od kart kredytowych, telefonów komórkowych, monitorów, dysków twardych i innych nośników danych. To niewidzialne zagrożenie, o którym łatwo zapomnieć!
• Ostrzeżenie dla osób z rozrusznikiem serca: To absolutnie kluczowa informacja. Magnesy neodymowe mogą zakłócać działanie rozruszników serca i innych implantów medycznych. Osoby z takimi urządzeniami powinny bezwzględnie unikać kontaktu z silnymi magnesami lub zachować bezpieczną odległość, najlepiej po konsultacji z lekarzem.

Rozwiń swój projekt: co dalej z eksperymentami?

Zbudowanie prostego silnika to dopiero początek Twojej przygody z elektromagnetyzmem! Jeśli chcesz spróbować czegoś innego, możesz zbudować alternatywną wersję silnika z wykorzystaniem wkrętu. Wystarczy, że przyczepisz magnes neodymowy do główki wkrętu, a następnie przyłożysz szpic wkrętu do płaskiego końca baterii (minus). Jeśli teraz dotkniesz drugiego końca wkrętu drutem miedzianym, którego drugi koniec dotyka plusa baterii, wkręt zacznie się obracać. To świetny sposób na zrozumienie, jak małe zmiany w konstrukcji wpływają na działanie.

Możesz także eksperymentować z modyfikacjami, aby zobaczyć, jak wpływają one na działanie silnika:

• Zmiana kształtu drutu: Spróbuj stworzyć wirniki o różnych kształtach spirale, kwadraty, nieregularne pętle. Zobacz, jak wpływa to na prędkość i stabilność obrotów.
• Liczba magnesów: Dodaj więcej magnesów do podstawy lub spróbuj ułożyć je w różny sposób. Czy zwiększa to siłę pola magnetycznego i prędkość obrotową?
• Rodzaj baterii: Eksperymentuj z bateriami o różnym napięciu (np. 3V, jeśli masz taką możliwość i wiesz, jak bezpiecznie ją użyć). Pamiętaj jednak, aby nie przekraczać bezpiecznych wartości.
• Kierunek obrotów: Czy potrafisz zmienić kierunek obrotów silnika, nie zmieniając jego konstrukcji? Pomyśl, jak zmiana kierunku prądu lub pola magnetycznego może wpłynąć na siłę Lorentza.

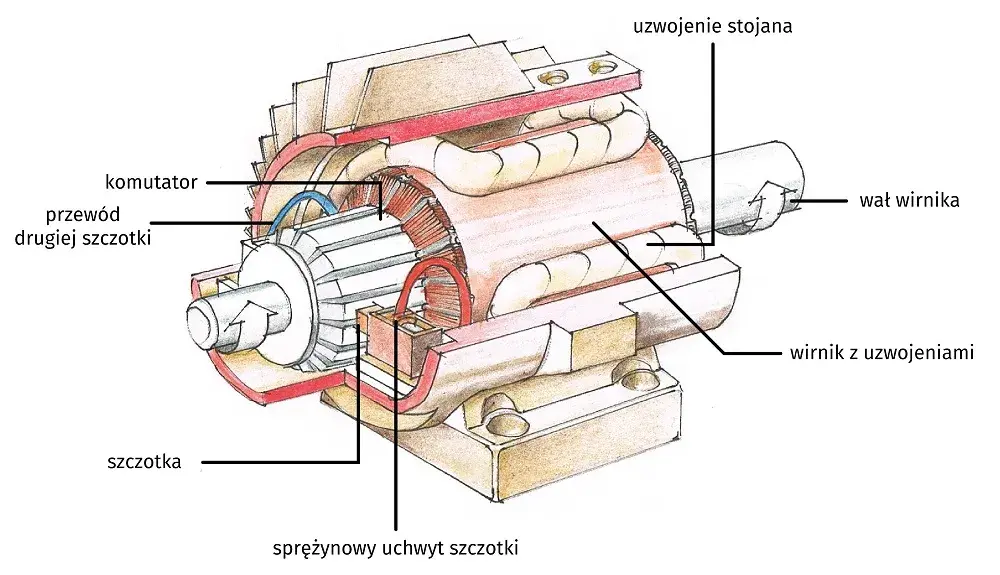

Pamiętaj, że choć nasz prosty silnik jest świetną zabawką edukacyjną, prawdziwe silniki elektryczne, które napędzają samochody, pociągi czy maszyny przemysłowe, są znacznie bardziej złożone. Wykorzystują one zaawansowane układy cewek, komutatory i magnesy do generowania potężnych pól magnetycznych i precyzyjnego sterowania ruchem. Nasz projekt to jednak fantastyczna brama do zrozumienia podstaw tych potężnych technologii!
