Silnik dwusuwowy: pełny cykl w 1 obrocie! Jak to działa?

Silnik dwusuwowy, często oznaczany jako 2T, to fascynująca konstrukcja, która od dziesięcioleci napędzała różnorodne maszyny od motocykli po sprzęt ogrodniczy. Zrozumienie jego specyfiki działania, a zwłaszcza tego, jak pełen cykl pracy odbywa się w zaledwie dwóch suwach tłoka, pozwala docenić inżynieryjną pomysłowość. W tym artykule przyjrzymy się budowie, cyklowi pracy, zaletom i wadom, a także współczesnym zastosowaniom i przyszłości tych unikalnych jednostek napędowych.

Silnik dwusuwowy to rodzaj silnika spalinowego, w którym, jak sama nazwa wskazuje, pełen cykl pracy realizowany jest w zaledwie dwóch suwach tłoka, co odpowiada jednemu obrotowi wału korbowego. Ta fundamentalna cecha sprawia, że jest to konstrukcja niezwykle prosta, a zarazem zdolna do generowania imponującej mocy w stosunku do swojej pojemności i masy. To właśnie ta prostota i efektywność sprawiły, że przez lata był on tak popularny.

Kluczowa różnica między silnikiem dwusuwowym a jego czterosuwowym odpowiednikiem leży właśnie w liczbie suwów tłoka i obrotów wału korbowego potrzebnych do wykonania pełnego cyklu pracy. Podczas gdy silnik 2T potrzebuje zaledwie dwóch suwów tłoka i jednego obrotu wału korbowego, aby przejść przez wszystkie fazy (ssanie, sprężanie, praca, wydech), silnik czterosuwowy wymaga aż czterech suwów tłoka i dwóch pełnych obrotów wału. To sprawia, że silnik dwusuwowy teoretycznie generuje suw pracy dwukrotnie częściej, co ma wpływ na jego charakterystykę.

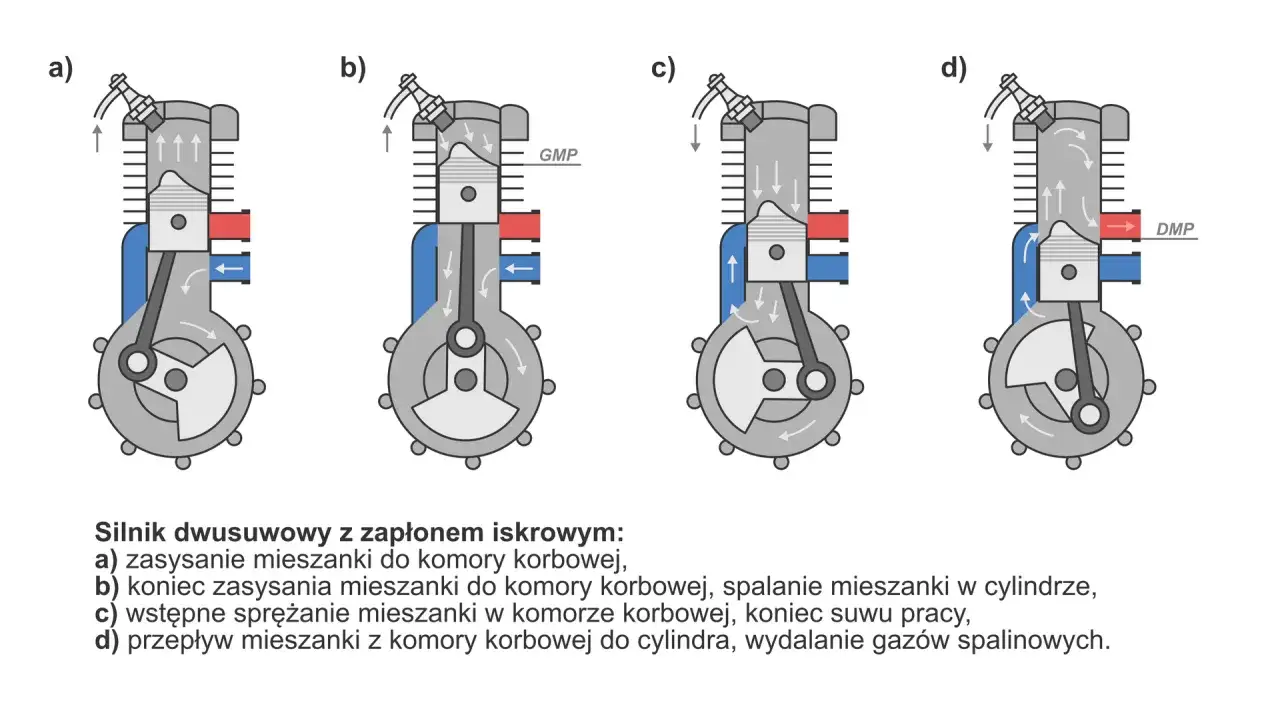

Kluczowe elementy budowy silnika dwusuwowego

Zanim zagłębimy się w cykl pracy, warto poznać podstawowe komponenty, które umożliwiają działanie silnika dwusuwowego. Jego budowa, choć prosta, jest niezwykle sprytna i efektywna.

Tłok i cylinder: serce silnika

W sercu silnika dwusuwowego znajduje się tłok, który porusza się posuwisto-zwrotnie w cylindrze. W przeciwieństwie do silników czterosuwowych, w klasycznych konstrukcjach 2T nie znajdziemy skomplikowanych zaworów w głowicy. To tłok, poprzez swój ruch, pełni rolę ruchomego zaworu, odsłaniając i zasłaniając kanały w ściankach cylindra, co jest kluczowe dla całego procesu.

Układ korbowy: zamiana ruchu

Ruch posuwisto-zwrotny tłoka jest zamieniany na ruch obrotowy przez układ korbowy, składający się z korbowodu i wału korbowego. Korbowód łączy tłok z wałem korbowym, a jego obrót napędza wszystkie pozostałe elementy silnika, a ostatecznie koło pojazdu lub narzędzia. To właśnie wał korbowy jest elementem, który oddaje moc na zewnątrz.

Kanały w cylindrze: sprytny rozrząd

Jedną z najbardziej charakterystycznych cech silnika dwusuwowego jest brak tradycyjnego układu rozrządu z zaworami. Zamiast tego, w ściankach cylindra znajdują się specjalne kanały: kanał wydechowy, kanał ssący i kanał przepłukujący (lub płuczący). To właśnie tłok, poruszając się w górę i w dół, odsłania i zasłania te kanały w odpowiednich momentach, sterując przepływem spalin i świeżej mieszanki paliwowo-powietrznej. To genialne w swojej prostocie rozwiązanie.

Układ zapłonowy i gaźnik: iskra i mieszanka

Za dostarczenie niezbędnej iskry odpowiada świeca zapłonowa, która w odpowiednim momencie zapala sprężoną mieszankę paliwowo-powietrzną. Z kolei przygotowaniem tej mieszanki zajmuje się gaźnik (lub w nowszych konstrukcjach system wtrysku paliwa). Gaźnik miesza paliwo z powietrzem w odpowiednich proporcjach, tworząc łatwopalną mgiełkę, która następnie trafia do skrzyni korbowej, a stamtąd do cylindra.

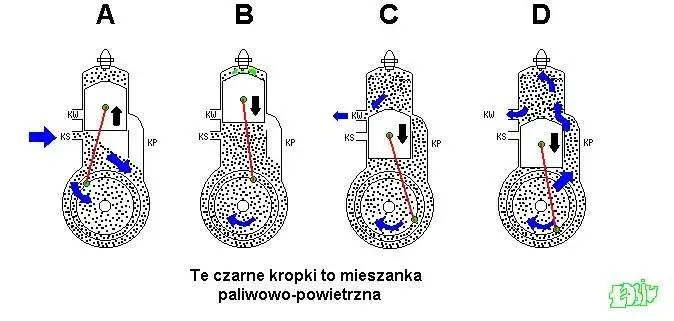

Cykl pracy silnika dwusuwowego: krok po kroku

Zrozumienie, jak te wszystkie elementy współpracują ze sobą, jest kluczowe. Pełen cykl pracy, choć skomplikowany w opisie, w rzeczywistości jest niezwykle dynamiczny i szybki.

1. Suw sprężania i ssania: Wyobraźmy sobie, że tłok porusza się w górę cylindra. W tym momencie spręża on mieszankę paliwowo-powietrzną, która znajduje się nad nim, w komorze spalania. Jednocześnie, gdy tłok idzie w górę, w skrzyni korbowej (przestrzeni pod tłokiem) powstaje podciśnienie. To podciśnienie powoduje, że przez otwierający się kanał ssący zasysana jest nowa porcja mieszanki paliwowo-powietrznej z gaźnika do skrzyni korbowej. To jest moment, w którym silnik "oddycha", przygotowując się do kolejnego etapu.

2. Suw pracy i wydechu: Gdy tłok osiągnie górne martwe położenie, a mieszanka jest maksymalnie sprężona, świeca zapłonowa generuje iskrę. Następuje zapłon, a gwałtowne spalanie mieszanki powoduje szybki wzrost ciśnienia, które wypycha tłok w dół to jest suw pracy, generujący moc. W trakcie tego ruchu w dół, tłok najpierw odsłania kanał wydechowy, umożliwiając ucieczkę spalin pod wysokim ciśnieniem. Chwilę później, gdy tłok znajdzie się niżej, odsłonięty zostaje kanał przepłukujący. Przez ten kanał świeża, sprężona mieszanka ze skrzyni korbowej dostaje się do cylindra, jednocześnie wypychając resztki spalin przez wciąż otwarty kanał wydechowy. Ten proces nazywamy przepłukiwaniem i jest on kluczowy dla efektywności silnika 2T.

Smarowanie w silniku dwusuwowym: klucz do długowieczności

W klasycznych konstrukcjach silników dwusuwowych smarowanie jest realizowane w sposób specyficzny i fundamentalnie różny od silników czterosuwowych. Ponieważ skrzynia korbowa jest integralną częścią cyklu pracy i przez nią przepływa mieszanka paliwowo-powietrzna, nie ma możliwości zastosowania tradycyjnego obiegu oleju smarnego. Dlatego też olej smarowy jest dodawany bezpośrednio do paliwa, tworząc tak zwaną mieszankę paliwowo-olejową. Podczas spalania paliwa, olej również ulega spaleniu, smarując przy tym ruchome elementy, takie jak łożyska wału korbowego, korbowód i ścianki cylindra.

• Typowe proporcje mieszanki paliwowo-olejowej wahają się zazwyczaj od 1:50 (1 część oleju na 50 części benzyny) do 1:25, w zależności od konstrukcji silnika i zaleceń producenta.

Brak odpowiedniego smarowania w silniku dwusuwowym ma katastrofalne konsekwencje. Olej w paliwie jest jedynym źródłem smarowania dla kluczowych, szybko poruszających się części. Jeśli proporcje oleju będą zbyt niskie lub olej zostanie pominięty, ryzyko szybkiego zatarcia silnika jest ogromne. Tłok, cylinder, wał korbowy i łożyska pozbawione filmu olejowego szybko ulegną przegrzaniu i uszkodzeniu, co prowadzi do kosztownej, a często nieopłacalnej naprawy.

Zalety i wady silników dwusuwowych

Każda technologia ma swoje mocne i słabe strony, a silnik dwusuwowy nie jest wyjątkiem. Zrozumienie ich pomaga wyjaśnić, dlaczego w pewnych zastosowaniach są niezastąpione, a w innych zostały wyparte.

Zalety silników dwusuwowych

• Prosta konstrukcja: Brak skomplikowanego układu rozrządu (zaworów, wałka rozrządu) sprawia, że silniki 2T są prostsze w budowie, mają mniej ruchomych części, a co za tym idzie są tańsze w produkcji.
• Niska masa: Mniej komponentów oznacza niższą masę całkowitą silnika, co jest kluczowe w zastosowaniach, gdzie każdy kilogram ma znaczenie (np. motocykle sportowe, piły spalinowe).
• Łatwość serwisowania: Dzięki prostszej budowie, silniki te są często łatwiejsze w naprawie i konserwacji, co doceniają użytkownicy sprzętu roboczego.
• Wysoka moc jednostkowa: Ponieważ suw pracy występuje co jeden obrót wału korbowego (a nie co dwa, jak w 4T), silnik dwusuwowy teoretycznie generuje wyższą moc z tej samej pojemności skokowej w porównaniu do silnika czterosuwowego. To przekłada się na dynamiczną pracę i szybką reakcję na gaz.

Wady silników dwusuwowych

• Niższa sprawność i większe zużycie paliwa: Proces przepłukiwania, choć sprytny, jest nieefektywny. Część świeżej mieszanki paliwowo-powietrznej ucieka wraz ze spalinami przez kanał wydechowy, zanim zostanie spalona. To prowadzi do niższego wykorzystania energii paliwa i większego zużycia.
• Wysoka emisja szkodliwych substancji: Uciekająca niespalona mieszanka, a także spalany olej smarowy, powodują wysoką emisję węglowodorów, tlenków węgla i cząstek stałych. To główny powód, dla którego silniki 2T zostały wyparte z większości zastosowań motoryzacyjnych przez restrykcyjne normy emisji spalin.
• Większy hałas i niższa kultura pracy: Ze względu na częstsze suwy pracy i specyfikę przepłukiwania, silniki dwusuwowe są zazwyczaj głośniejsze i charakteryzują się mniej "gładką" pracą w porównaniu do silników czterosuwowych.
• Konieczność przygotowania mieszanki: W klasycznych konstrukcjach użytkownik musi pamiętać o prawidłowym przygotowaniu mieszanki paliwowo-olejowej, co bywa uciążliwe i grozi awarią w przypadku pomyłki.

Zastosowania silników dwusuwowych: od historii po nowoczesność

W Polsce silniki dwusuwowe miały swoje złote czasy, dominując w motoryzacji przez wiele dekad. Pamiętam, jak na ulicach królowały takie pojazdy jak Syrena, Trabant czy Wartburg, a w świecie jednośladów niepodzielnie panowały motocykle WSK, SHL, Jawa czy Simson. Były to proste, niezawodne i łatwe w naprawie maszyny, idealnie wpisujące się w ówczesne realia. Dziś jednak, z powodu coraz bardziej rygorystycznych norm emisji spalin, ich obecność w samochodach osobowych i większości motocykli jest już jedynie wspomnieniem.

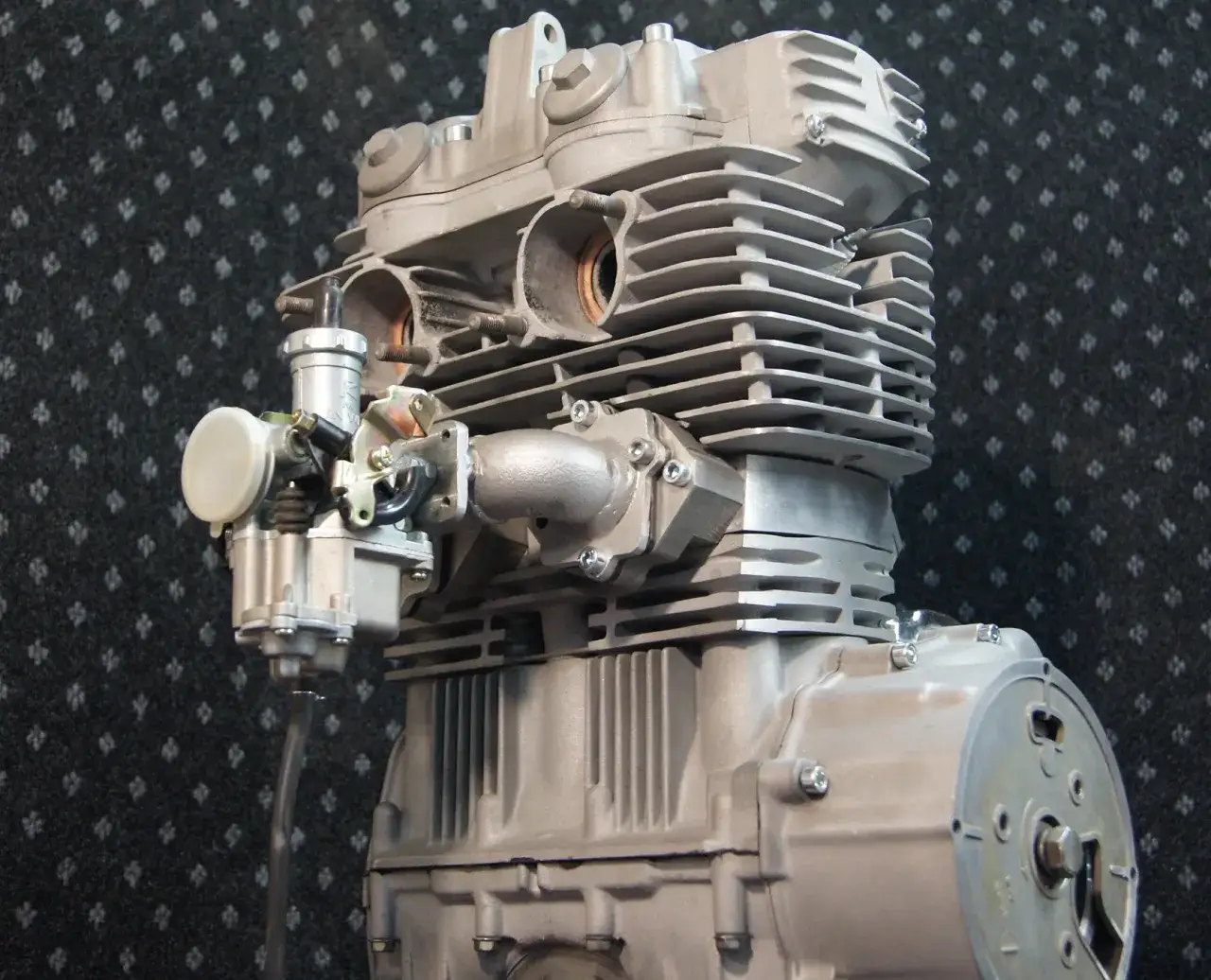

Współczesne nisze silników dwusuwowych

Mimo spadku popularności w motoryzacji, silniki dwusuwowe wciąż mają swoje niezastąpione miejsce w wielu dziedzinach, gdzie ich zalety przeważają nad wadami:

• Sprzęt ogrodniczy i leśny: To chyba najbardziej powszechne zastosowanie. Piły spalinowe, kosy spalinowe, dmuchawy do liści w tych urządzeniach niska masa, prosta konstrukcja i wysoka moc z małej pojemności są kluczowe. Operatorzy cenią sobie łatwość uruchamiania i obsługi.
• Skutery śnieżne: W ekstremalnych warunkach zimowych, gdzie niska temperatura i potrzeba dużej mocy przy niskiej masie są priorytetem, silniki dwusuwowe sprawdzają się doskonale. Ich natychmiastowa reakcja na gaz jest również atutem.
• Silniki zaburtowe do łodzi: W mniejszych łodziach i pontonach, zwłaszcza tam, gdzie liczy się prostota, niezawodność i łatwość transportu, silniki 2T są nadal popularne.
• Gokarty i sport motorowy (motocross, enduro): W sporcie, gdzie liczy się każda sekunda i każdy kilogram, silniki dwusuwowe oferują niezrównany stosunek mocy do masy oraz błyskawiczną reakcję. Ich specyficzna charakterystyka mocy jest również ceniona przez zawodników.

Przeczytaj również: Laguna III: Najlepszy silnik? 2.0 dCi i 2.0 16V pod lupą!

Przyszłość silników dwusuwowych: innowacje na ratunek

Czy to oznacza, że silniki dwusuwowe to relikt przeszłości? Absolutnie nie! Inżynierowie nieustannie pracują nad ich udoskonaleniem, koncentrując się przede wszystkim na redukcji emisji spalin i poprawie efektywności. Kluczowe innowacje to systemy bezpośredniego wtrysku paliwa. Rozwiązania takie jak TPI (Transfer Port Injection) stosowane w motocyklach KTM i Husqvarna czy różne systemy DI (Direct Injection) w skuterach śnieżnych i silnikach zaburtowych, wtryskują paliwo bezpośrednio do cylindra lub kanałów przepłukujących, a olej jest podawany oddzielnie. Dzięki temu eliminowana jest największa wada klasycznych 2T ucieczka niespalonej mieszanki. Efektem jest drastyczne obniżenie zużycia paliwa, znaczna redukcja emisji szkodliwych substancji (nawet do poziomu porównywalnego z niektórymi 4T) oraz poprawa kultury pracy. Wierzę, że dzięki tym technologiom silniki dwusuwowe mają szansę na dłuższą obecność w niszowych, ale ważnych zastosowaniach, gdzie ich unikalne zalety wciąż są nie do przecenienia.
