Szukasz filtra DPF w swoim samochodzie i zastanawiasz się, gdzie dokładnie się znajduje? Ten praktyczny przewodnik pomoże Ci zlokalizować ten kluczowy element układu wydechowego, niezależnie od tego, czy jeździsz nowszym, czy starszym modelem. Znajomość położenia DPF to podstawa do jego prawidłowej diagnostyki i utrzymania, co w dłuższej perspektywie może zaoszczędzić Ci sporo pieniędzy.
Filtr DPF znajduje się zazwyczaj tuż za silnikiem lub pod podłogą pojazdu kluczowe miejsca montażu
- Filtr DPF (FAP) to element układu wydechowego w dieslach (i niektórych benzynach), redukujący emisję sadzy.
- Najczęściej DPF jest zintegrowany z katalizatorem, umieszczony tuż za turbosprężarką, w komorze silnika.
- W starszych modelach DPF może znajdować się pod podłogą pojazdu, jako osobna puszka wpięta w rurę wydechową.
- Charakterystyczne dla DPF są podłączone do niego czujniki: różnicy ciśnień (z dwoma przewodami) oraz temperatury spalin.
- Znajomość lokalizacji DPF jest kluczowa dla diagnostyki, regeneracji i potencjalnych napraw, co pozwala uniknąć wysokich kosztów.
Gdzie szukać filtra DPF? Praktyczny przewodnik dla kierowcy
Wielu kierowców, zwłaszcza tych, którzy dopiero zaczynają swoją przygodę z dieslami, zadaje sobie pytanie: "Gdzie jest DPF?". To zupełnie naturalne, bo filtr cząstek stałych, choć niewidoczny na pierwszy rzut oka, odgrywa kluczową rolę w ekologii i prawidłowej pracy silnika. W tej sekcji pokażę Ci, jak krok po kroku zidentyfikować ten element w Twoim pojeździe.
Czym jest filtr DPF i dlaczego jego lokalizacja jest ważna
Filtr cząstek stałych, znany jako DPF (Diesel Particulate Filter) w dieslach, FAP (Filtre à Particules) w autach francuskich, czy GPF (Gasoline Particulate Filter) w niektórych silnikach benzynowych, to nic innego jak ceramiczny lub metalowy wkład umieszczony w metalowej obudowie, mający za zadanie wyłapywać szkodliwe cząstki sadzy ze spalin. Jest to element obowiązkowy w większości nowoczesnych samochodów, spełniających normy emisji spalin od Euro 4, a zwłaszcza od Euro 5. Jego umiejscowienie w samochodzie ma ogromne znaczenie dla efektywności jego działania, a co za tym idzie dla żywotności i kosztów eksploatacji pojazdu. Odpowiednia lokalizacja pozwala na skuteczną regenerację filtra, czyli wypalanie zgromadzonej sadzy, co jest kluczowe dla jego prawidłowej pracy.

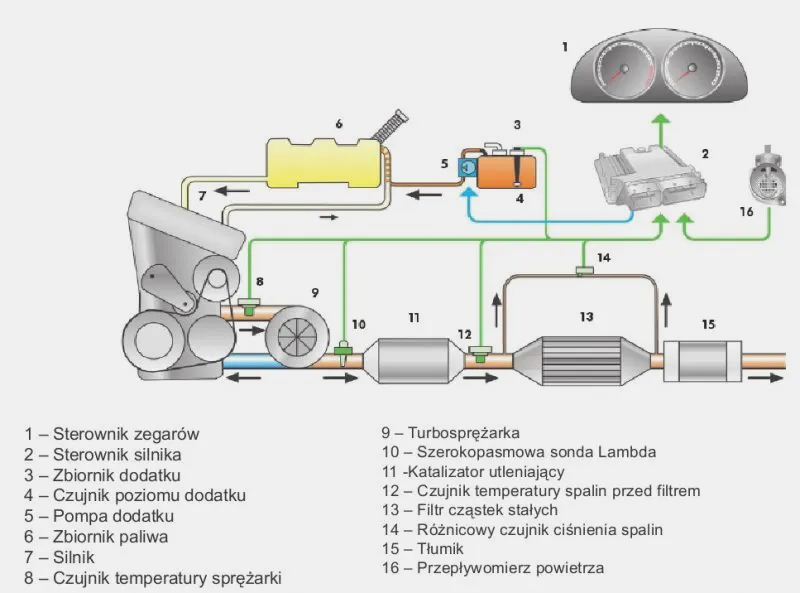

Dwa kluczowe miejsca, w których producenci montują DPF
Producenci samochodów, dążąc do jak największej efektywności systemów oczyszczania spalin, stosują głównie dwa rozwiązania dotyczące umiejscowienia filtra DPF. Oba mają swoje uzasadnienie techniczne, a ich wybór zależy często od generacji silnika i jego konstrukcji.
Lokalizacja nr 1: Tuż za silnikiem dlaczego to najpopularniejsze rozwiązanie?
W większości nowszych samochodów, zwłaszcza tych spełniających rygorystyczne normy emisji spalin, filtr DPF znajdziemy zintegrowany z katalizatorem spalin i umieszczony bardzo blisko silnika, zaraz za turbosprężarką. Jest to rozwiązanie dominujące, ponieważ pozwala na szybkie osiągnięcie wysokiej temperatury spalin, niezbędnej do efektywnego procesu regeneracji (wypalania sadzy). Im bliżej silnika, tym spaliny są gorętsze, co skraca czas potrzebny na osiągnięcie optymalnych warunków do wypalania. Taka lokalizacja jest typowa dla wielu współczesnych jednostek napędowych, gdzie DPF jest praktycznie częścią kolektora wydechowego.

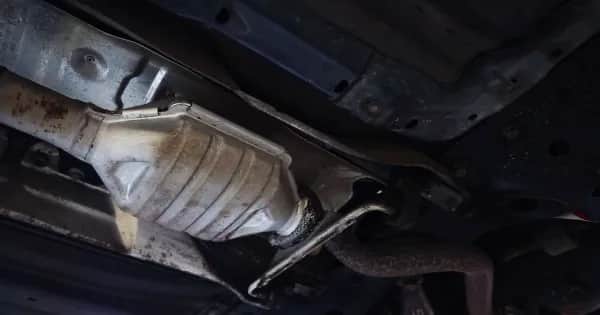

Lokalizacja nr 2: Pod podłogą pojazdu charakterystyka starszych konstrukcji
W starszych modelach samochodów, szczególnie tych spełniających normę Euro 4, filtr DPF często montowany jest pod podłogą pojazdu, mniej więcej na wysokości przednich foteli. W tym przypadku DPF występuje zazwyczaj jako osobna, charakterystyczna puszka wpięta w rurę wydechową. To rozwiązanie było popularne, zanim technologia pozwoliła na efektywne zintegrowanie DPF z katalizatorem w bezpośrednim sąsiedztwie silnika. Choć nieco oddalony od źródła ciepła, nadal pełnił swoją funkcję, choć proces regeneracji mógł być nieco trudniejszy do zainicjowania w warunkach miejskich.
Jak rozpoznać DPF w układzie wydechowym: proste wskazówki
Nawet jeśli nie jesteś mechanikiem, istnieją proste sposoby, aby wizualnie zidentyfikować filtr DPF w układzie wydechowym Twojego samochodu. Kluczem jest zwrócenie uwagi na jego kształt oraz, co ważniejsze, na podłączone do niego elementy elektroniczne.
Spójrz na kształt charakterystyczna puszka, której nie pomylisz
Filtr DPF ma zazwyczaj formę metalowej puszki, która może być cylindryczna lub mieć bardziej nieregularny kształt. Jest to element większy niż typowy tłumik środkowy, a jednocześnie często bardziej kompaktowy niż katalizator w starszych autach. Jego obudowa jest solidna, a w dotyku (oczywiście na zimnym silniku!) może sprawiać wrażenie cięższej niż reszta rury wydechowej. Pamiętaj, że w nowszych autach DPF jest często zintegrowany z katalizatorem, tworząc jedną, większą "puszkę".

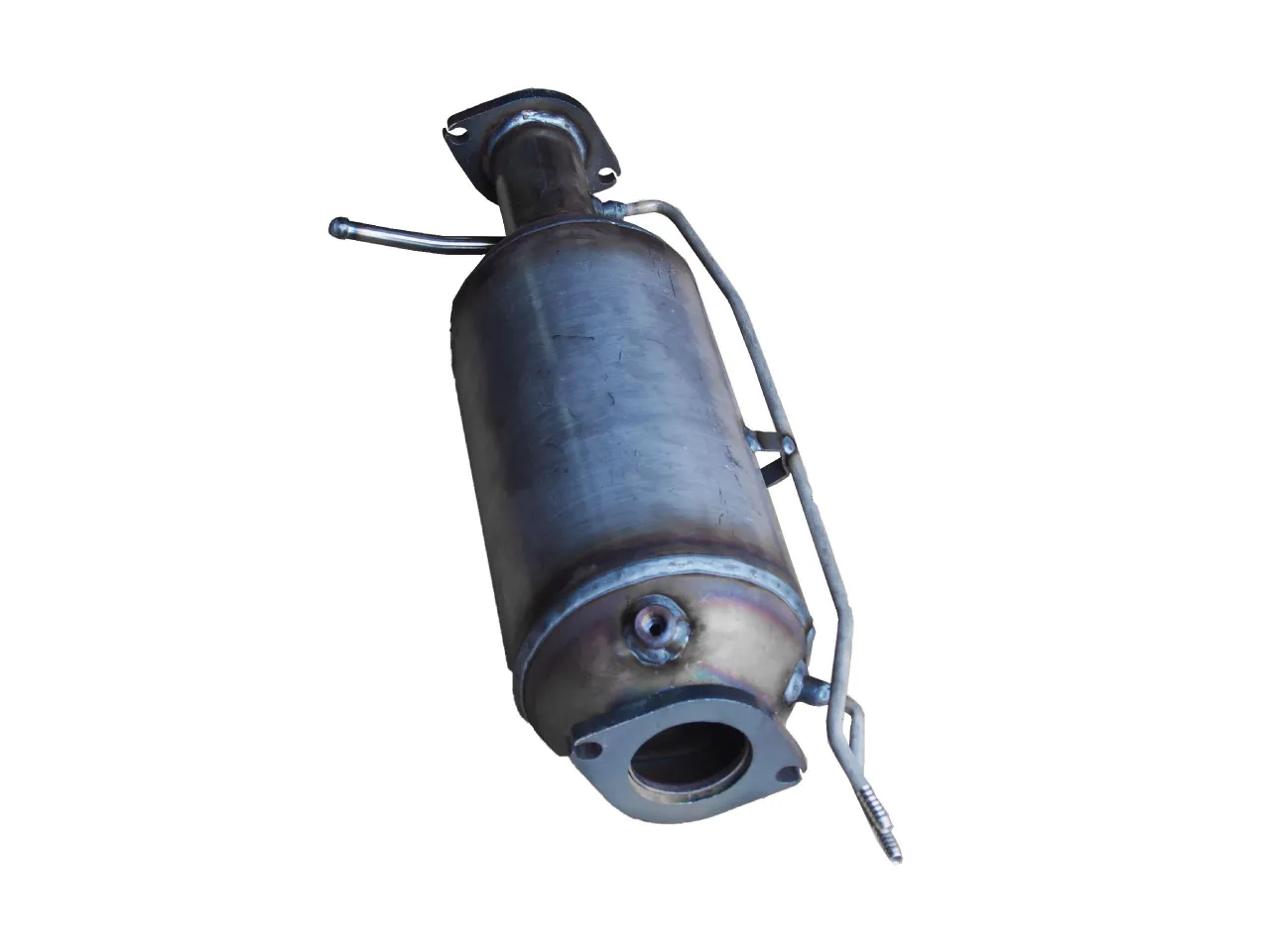

Szukaj tych elementów przewody i czujniki, które zdradzają obecność DPF
To jest chyba najpewniejszy sposób na identyfikację DPF. W przeciwieństwie do zwykłego tłumika czy nawet niektórych katalizatorów, do filtra DPF zawsze podłączone są specjalne czujniki i przewody. Ich obecność jest niezbędna do monitorowania pracy filtra i zarządzania procesem jego regeneracji przez sterownik silnika.
Czujnik różnicy ciśnień najważniejszy "szpieg" filtra
Kiedy szukasz DPF, zwróć uwagę na czujnik różnicy ciśnień. Jest on absolutnie kluczowy dla prawidłowej pracy filtra. Jego zadaniem jest mierzenie ciśnienia spalin przed i za filtrem. Na podstawie tej różnicy sterownik silnika ocenia stopień zapełnienia filtra sadzą. Charakterystyczne dla tego czujnika jest to, że do filtra DPF podłączone są dwa przewody (lub rurki), które prowadzą do jednego sensora. To właśnie te dwa przewody są najbardziej widocznym znakiem obecności DPF.
Czujniki temperatury strażnicy procesu regeneracji
Oprócz czujnika różnicy ciśnień, do filtra DPF podłączone są zazwyczaj także czujniki temperatury spalin. Zwykle są to co najmniej dwa czujniki jeden umieszczony przed filtrem, a drugi za nim. Ich rola polega na monitorowaniu temperatury spalin, co jest niezbędne dla sterownika silnika do kontrolowania i inicjowania procesu regeneracji. Wysoka temperatura jest kluczowa do wypalenia sadzy, a czujniki zapewniają, że proces ten przebiega bezpiecznie i efektywnie.
Lokalizacja DPF w popularnych silnikach na polskich drogach
W Polsce, gdzie rynek aut używanych z silnikiem Diesla jest bardzo duży, często pojawiają się pytania o lokalizację DPF w konkretnych, popularnych modelach. Przyjrzyjmy się kilku z nich.
Gdzie jest DPF w silnikach grupy VAG (TDI)? Przykłady dla 1.9 TDI i 2.0 TDI
W samochodach grupy VAG (Volkswagen, Audi, Skoda, Seat) z silnikami TDI lokalizacja DPF zależy w dużej mierze od generacji silnika. W starszych jednostkach 1.9 TDI, zwłaszcza tych z normą Euro 4, DPF często znajdował się pod podłogą pojazdu, jako osobna puszka wpięta w układ wydechowy. Natomiast w nowszych silnikach 2.0 TDI, szczególnie tych spełniających normy Euro 5 i Euro 6, filtr DPF jest niemal zawsze zintegrowany z katalizatorem i umieszczony tuż za turbosprężarką, w komorze silnika. Jest to rozwiązanie, które pozwala na szybsze osiąganie temperatury niezbędnej do wypalania sadzy.
Jak znaleźć DPF w jednostkach HDI/TDCI (Peugeot, Citroën, Ford)?
W samochodach francuskich (Peugeot, Citroën) z silnikami HDI, a także w Fordach z silnikami TDCI, filtr cząstek stałych (często nazywany FAP) również może mieć dwie główne lokalizacje. W wielu modelach, szczególnie tych starszych, DPF/FAP znajdziemy pod podłogą pojazdu, jako wyraźną, oddzielną puszkę. W nowszych generacjach tych silników, podobnie jak w grupie VAG, tendencja jest do umieszczania filtra bliżej silnika, często zintegrowanego z katalizatorem, aby zoptymalizować proces regeneracji.
Filtr cząstek stałych w Oplach (CDTI) typowe umiejscowienie
W samochodach marki Opel z silnikami CDTI, lokalizacja filtra DPF również ewoluowała wraz z generacjami pojazdów. W wielu popularnych modelach, takich jak Astra czy Vectra, DPF zazwyczaj znajduje się blisko silnika, zintegrowany z katalizatorem. Jest to rozwiązanie preferowane ze względu na efektywność termiczną, która sprzyja samoczynnemu wypalaniu sadzy podczas jazdy. Zawsze jednak warto zajrzeć pod auto lub sprawdzić w instrukcji obsługi konkretnego modelu, aby upewnić się co do dokładnego położenia.
Przeczytaj również: DPF: Jakie obroty do wypalania? Uniknij awarii silnika!
Znalazłem DPF co dalej? Dlaczego ta wiedza jest kluczowa w eksploatacji
Gratuluję! Zidentyfikowanie filtra DPF to pierwszy krok do lepszego zrozumienia i dbania o Twój samochód. Ta wiedza, choć może wydawać się drobnostką, ma ogromne znaczenie praktyczne w codziennej eksploatacji pojazdu, a także w przypadku wystąpienia problemów.
Koszty wymiany lub profesjonalnej regeneracji DPF są wysokie (od kilkuset do kilku tysięcy złotych), dlatego wiedza o jego lokalizacji jest kluczowa przy diagnostyce.
Jak lokalizacja wpływa na skuteczność wypalania sadzy?
Jak już wspomniałem, bliskość DPF do silnika ma bezpośredni wpływ na efektywność procesu regeneracji. Gdy filtr jest umieszczony tuż za turbosprężarką, spaliny docierają do niego z wyższą temperaturą. To pozwala na szybsze i skuteczniejsze osiągnięcie wymaganej temperatury (często powyżej 550-600°C) do wypalenia zgromadzonej sadzy. W efekcie, proces regeneracji jest bardziej efektywny, a ryzyko zapchania filtra, zwłaszcza podczas jazdy miejskiej, jest mniejsze. To kluczowe dla długowieczności DPF.
Kiedy znajomość położenia filtra DPF oszczędzi Ci pieniędzy u mechanika?
Znajomość lokalizacji DPF to prawdziwa oszczędność. Po pierwsze, pozwala na szybszą i trafniejszą diagnostykę, gdy pojawią się problemy, takie jak spadek mocy czy zapalenie się kontrolki DPF. Wiedząc, gdzie szukać, możesz wskazać mechanikowi konkretny element, co skraca czas poszukiwania usterki i obniża koszty robocizny. Po drugie, w przypadku konieczności regeneracji, demontaż filtra jest łatwiejszy, gdy wiesz, gdzie się znajduje. Unikasz sytuacji, w której mechanik "szuka" problemu w innych miejscach, generując niepotrzebne koszty. Biorąc pod uwagę, że wymiana DPF to wydatek rzędu kilku tysięcy złotych, a nawet profesjonalna regeneracja to kilkaset złotych, każda wiedza, która pozwala uniknąć niepotrzebnych manipulacji, jest na wagę złota.
