Wymiana sprzęgła klimatyzacji: Zrób to sam i oszczędź!

Ten artykuł to kompleksowy poradnik, który krok po kroku przeprowadzi Cię przez proces samodzielnego demontażu sprzęgła sprężarki klimatyzacji w samochodzie. Dowiesz się, jak zdiagnozować problem, przygotować niezbędne narzędzia i bezpiecznie wykonać naprawę, oszczędzając czas i pieniądze.

Jakie objawy jednoznacznie wskazują na awarię sprzęgła klimatyzacji?

Z mojego doświadczenia wynika, że awaria sprzęgła sprężarki klimatyzacji często manifestuje się w kilku charakterystycznych objawach. Zwróć uwagę na:

• Hałas z okolic kompresora: Może to być piszczenie, tarcie, szum, a nawet metaliczne stukanie, szczególnie słyszalne przy włączaniu lub wyłączaniu klimatyzacji. Taki dźwięk często wskazuje na uszkodzone łożysko koła pasowego lub problemy z tarczą sprzęgła.
• Brak załączania się sprężarki: Mimo że układ elektryczny wydaje się sprawny (np. bezpieczniki są całe, a wentylator chłodnicy się uruchamia), sprężarka nie reaguje na włączenie klimatyzacji. Najczęstszą przyczyną jest wtedy spalona cewka elektromagnetyczna, która nie jest w stanie wytworzyć pola magnetycznego do przyciągnięcia tarczy.
• Ślizganie się sprzęgła: Objawia się to słabym chłodzeniem wnętrza pojazdu, mimo że czynnik chłodniczy jest w układzie, a sprężarka próbuje pracować. Tarcza sprzęgła nie dociska się prawidłowo do koła pasowego lub jej powierzchnia jest zużyta, co prowadzi do utraty mocy i niedostatecznego sprężania czynnika.
• Uszkodzenie łożyska koła pasowego: To bardzo częsta awaria. Łożysko może wydawać szum, piszczeć, a w skrajnych przypadkach prowadzić do zablokowania koła pasowego, co może skutkować zerwaniem paska wielorowkowego.

Diagnoza w 3 krokach: sprawdź cewkę, łożysko i szczelinę na tarczy

Zanim zabierzesz się za demontaż, warto przeprowadzić szybką, uproszczoną diagnostykę, aby potwierdzić, że problem leży faktycznie w sprzęgle. Po pierwsze, sprawdź cewkę: włącz klimatyzację i obserwuj, czy tarcza sprzęgła na sprężarce próbuje się załączyć. Jeśli nie ma żadnej reakcji, a słychać charakterystyczne "cyknięcie" z przekaźnika, problemem może być cewka. Następnie, przy wyłączonym silniku, spróbuj ręcznie obrócić koło pasowe sprężarki. Jeśli słyszysz szumy, wyczuwasz luzy lub opory, prawdopodobnie uszkodzone jest łożysko. Na koniec, przyjrzyj się szczelinie między tarczą dociskową a kołem pasowym. Powinna być ona niewielka i równa na całym obwodzie. Zbyt duża szczelina może świadczyć o zużyciu tarczy lub problemach z cewką, a zbyt mała o ciągłym tarciu.

Kiedy naprawa jest możliwa, a kiedy konieczna jest wymiana całego kompresora?

Wielu moich klientów pyta, czy zawsze trzeba wymieniać całą sprężarkę. Odpowiedź brzmi: nie. Wymiana samego sprzęgła jest jak najbardziej możliwa i wystarczająca, gdy problemem jest wyłącznie uszkodzenie elementów sprzęgła, czyli cewki, łożyska koła pasowego lub tarczy dociskowej. Co ważne, w takim przypadku nie musisz opróżniać układu z czynnika chłodniczego, co znacznie upraszcza całą operację. Natomiast wymiana całego kompresora jest konieczna, gdy sama sprężarka jest uszkodzona wewnętrznie na przykład jest zatarta, nieszczelna, wydaje niepokojące dźwięki z wnętrza (nie z samego sprzęgła) lub ma uszkodzoną obudowę. Wtedy niestety, bez wizyty w serwisie i profesjonalnej wymiany wraz z napełnieniem układu się nie obejdzie.

Przygotowanie stanowiska i narzędzi klucz do sukcesu

Lista niezbędnych narzędzi: co musisz mieć pod ręką?

Aby demontaż przebiegł sprawnie i bez niepotrzebnych przestojów, upewnij się, że masz przygotowane wszystkie niezbędne narzędzia. Z mojego doświadczenia wiem, że nic tak nie frustruje, jak brak odpowiedniego klucza w środku pracy. Oto, co powinieneś mieć:

• Zestaw kluczy nasadowych i płaskich: Różne rozmiary, dopasowane do śrub w Twoim samochodzie.
• Klucz do przytrzymania tarczy sprzęgła: Może to być specjalistyczny klucz z trzema bolcami, który idealnie pasuje do otworów w tarczy, lub, w ostateczności, solidny klucz francuski lub klucz morsa, który pozwoli zablokować tarczę.
• Ściągacz do tarczy sprzęgła: W wielu modelach sprężarek tarcza jest mocno zapieczona na wieloklinie i bez ściągacza jej demontaż jest praktycznie niemożliwy bez ryzyka uszkodzenia.
• Szczypce do pierścieni segera: Zarówno wewnętrznych, jak i zewnętrznych. Będą potrzebne do zdjęcia pierścieni zabezpieczających koło pasowe i cewkę.
• Klucz do paska wielorowkowego (napinacza): Ułatwi zwolnienie napinacza i zdjęcie paska.
• Opcjonalnie: klucz udarowy: Jeśli masz dostęp do klucza udarowego (elektrycznego lub pneumatycznego), znacznie ułatwi on odkręcenie zapieczonej śruby centralnej.
• Penetrator (np. WD-40): Niezastąpiony do poluzowania zapieczonych śrub i elementów.
• Młotek, przecinak (do awaryjnych sytuacji): Czasem trzeba pomóc sobie siłą, ale z umiarem.
• Marker lub farba: Do oznaczenia pozycji podkładek regulacyjnych.
• Szczelinomierz: Do precyzyjnego ustawienia szczeliny po montażu.

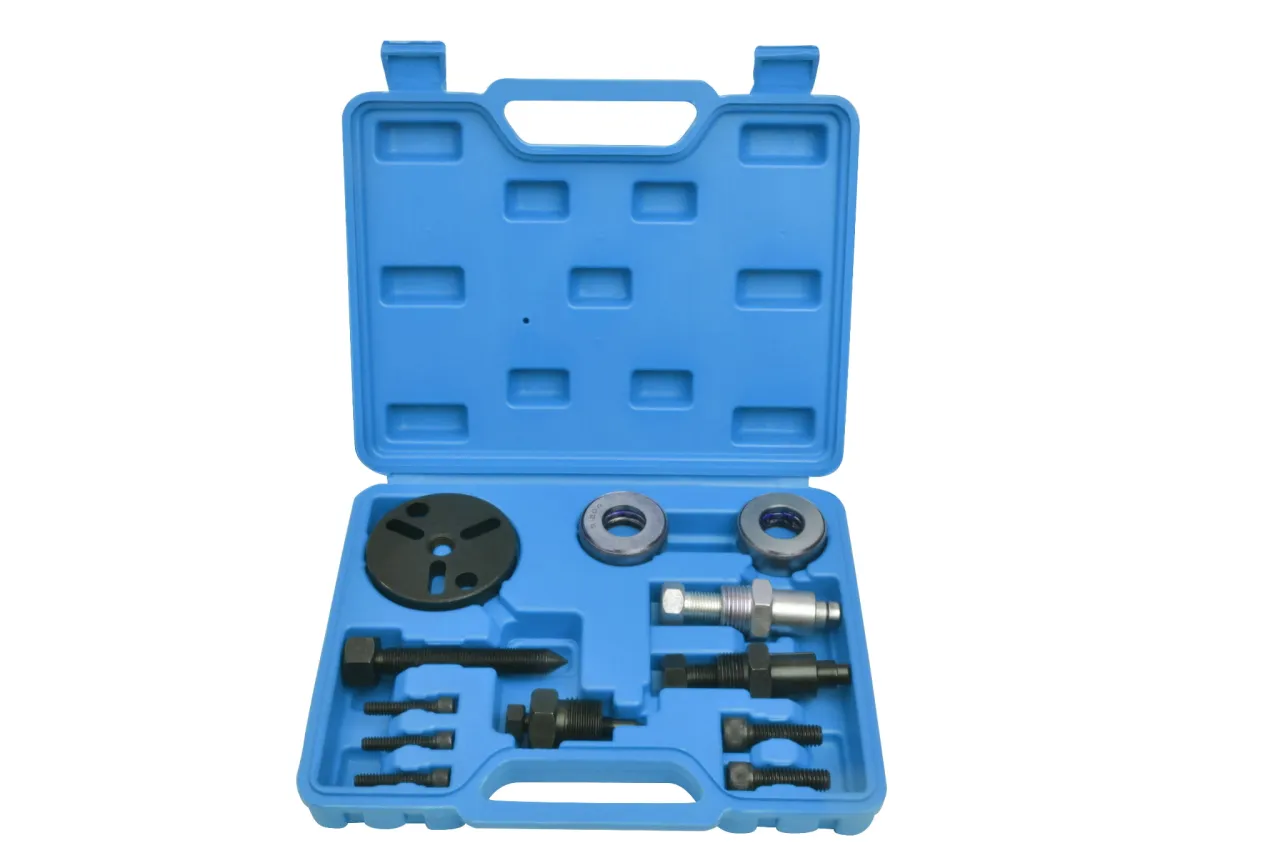

Narzędzia specjalistyczne: klucz do blokowania i ściągacz czy da się je zastąpić?

Klucz do przytrzymania tarczy i ściągacz to narzędzia, które znacząco ułatwiają pracę, a w niektórych przypadkach są wręcz niezbędne. Klucz do blokowania tarczy sprzęgła (zazwyczaj z trzema bolcami) pozwala na pewne unieruchomienie tarczy podczas odkręcania śruby centralnej, minimalizując ryzyko uszkodzenia. Jeśli go nie masz, możesz spróbować użyć dużego klucza francuskiego lub morsa, który zablokuje tarczę o korpus sprężarki lub inny nieruchomy element. Pamiętaj jednak, aby robić to bardzo ostrożnie, aby nie uszkodzić tarczy. Ściągacz do tarczy sprzęgła jest często kluczowy, ponieważ tarcza potrafi zapiec się na wieloklinie wałka sprężarki. Próby podważania tarczy śrubokrętami czy łomami są ryzykowne i mogą doprowadzić do jej uszkodzenia lub wygięcia. Jeśli nie masz ściągacza, możesz spróbować delikatnie opukać tarczę młotkiem (przez drewniany klocek, aby nie uszkodzić) lub zastosować penetrator, ale zawsze z dużą dozą ostrożności.

Bezpieczeństwo przede wszystkim: jak uniknąć urazów i uszkodzenia auta?

Praca przy samochodzie zawsze wiąże się z pewnym ryzykiem. Pamiętaj o podstawowych zasadach bezpieczeństwa, które pomogą Ci uniknąć urazów i uszkodzenia pojazdu:

• Odłącz akumulator: Zawsze odłączaj ujemną klemę akumulatora przed rozpoczęciem pracy, aby uniknąć przypadkowego zwarcia lub uruchomienia wentylatora chłodnicy.
• Używaj rękawic i okularów ochronnych: Rękawice ochronią Twoje dłonie przed skaleczeniami i brudem, a okulary zabezpieczą oczy przed odpryskami czy płynami.
• Stabilne podparcie pojazdu: Jeśli musisz podnieść samochód, zawsze używaj stabilnych kobyłek. Nigdy nie polegaj wyłącznie na podnośniku hydraulicznym.
• Ostrożność w ciasnych przestrzeniach: Sprężarka klimatyzacji często jest umieszczona w trudno dostępnym miejscu. Zachowaj szczególną ostrożność, aby nie przytrzasnąć palców czy nie uderzyć się głową.
• Brak ingerencji w układ chłodniczy: Pamiętaj, że demontaż sprzęgła zazwyczaj nie wymaga opróżniania układu z czynnika chłodniczego. Nie odkręcaj żadnych przewodów ani zaworów na sprężarce, jeśli nie jest to absolutnie konieczne. Czynnik chłodniczy jest pod wysokim ciśnieniem i kontakt z nim może być niebezpieczny.

Demontaż sprzęgła sprężarki klimatyzacji instrukcja krok po kroku

Krok 1: Uzyskanie dostępu co może stanąć Ci na drodze?

Pierwszym i często najbardziej frustrującym etapem jest uzyskanie odpowiedniego dostępu do sprężarki klimatyzacji. W wielu modelach samochodów jest ona umieszczona w ciasnym miejscu, co wymaga demontażu innych elementów. Może się okazać, że będziesz musiał zdjąć nadkole, osłony silnika, a w niektórych przypadkach nawet zderzak czy inne elementy pasa przedniego. Zawsze zalecam, aby przed rozpoczęciem pracy sprawdzić specyficzne dla Twojego modelu samochodu poradniki lub fora internetowe tam często znajdziesz cenne wskazówki dotyczące najłatwiejszego dostępu.

Krok 2: Luzowanie i zdjęcie paska wielorowkowego (PK)

Gdy już masz dostęp do sprężarki, kolejnym krokiem jest zdjęcie paska wielorowkowego, który napędza koło pasowe sprężarki. Zlokalizuj napinacz paska zazwyczaj jest to rolka z mechanizmem sprężynowym. Użyj odpowiedniego klucza (często nasadowego) do poluzowania napinacza, obracając go w kierunku zgodnym z ruchem wskazówek zegara lub przeciwnym (w zależności od konstrukcji), aby zwolnić napięcie paska. Gdy pasek jest luźny, ostrożnie zdejmij go z koła pasowego sprężarki. Upewnij się, że zapamiętałeś lub narysowałeś sobie schemat przebiegu paska, aby ułatwić późniejszy montaż.

Krok 3: Odkręcanie śruby centralnej najtrudniejszy etap operacji

Odkręcenie śruby centralnej, która mocuje tarczę dociskową sprzęgła do wałka sprężarki, jest często najtrudniejszym etapem całej operacji. Śruba ta jest zazwyczaj mocno dokręcona, a z biegiem lat może być również skorodowana. Wymaga to użycia odpowiedniej siły i techniki.

Jak skutecznie zablokować tarczę sprzęgła, by poluzować śrubę?

Aby odkręcić śrubę centralną, musisz unieruchomić tarczę sprzęgła. Najlepszym rozwiązaniem jest użycie specjalnego klucza do blokowania tarczy, który posiada trzy bolce wpasowujące się w otwory w tarczy. Jeśli nie masz takiego klucza, możesz spróbować zablokować tarczę, używając dużego klucza francuskiego lub morsa, opierając go o korpus sprężarki lub inny stabilny element. Pamiętaj, aby robić to bardzo ostrożnie, aby nie wygiąć ani nie uszkodzić tarczy dociskowej.

Co zrobić, gdy śruba jest zapieczona lub uszkodzona?

Zapieczona śruba to częsty problem. W takim przypadku zacznij od obfitego spryskania jej dobrym penetratorem, takim jak WD-40, i pozostaw na kilkanaście minut, aby środek zadziałał. Jeśli masz dostęp do klucza udarowego, to jest to idealne narzędzie do tej pracy jego impulsywny moment obrotowy często radzi sobie z zapieczonymi śrubami. Jeśli pracujesz ręcznie, użyj solidnej nasadki i długiej dźwigni. Pamiętaj, aby przykładać siłę równomiernie i z wyczuciem, aby nie uszkodzić gwintu na wałku sprężarki. Uszkodzenie tego gwintu może oznaczać konieczność wymiany całej sprężarki, co jest znacznie droższe.

Krok 4: Demontaż tarczy dociskowej jak użyć ściągacza?

Po odkręceniu śruby centralnej, kolejnym krokiem jest demontaż tarczy dociskowej. Często tarcza zapieka się na wieloklinie wałka sprężarki i nie da się jej zdjąć ręcznie. Właśnie tutaj z pomocą przychodzi specjalny ściągacz do tarczy sprzęgła. Zamocuj ściągacz, wkręcając jego ramiona w otwory tarczy lub opierając je o jej krawędzie, a następnie dokręcaj centralną śrubę ściągacza. Powinna ona wypychać tarczę z wałka. Pamiętaj, aby dokręcać śrubę ściągacza równomiernie i z wyczuciem, aby nie uszkodzić tarczy ani wałka. Jeśli tarcza stawia duży opór, ponownie użyj penetratora i daj mu chwilę na zadziałanie.

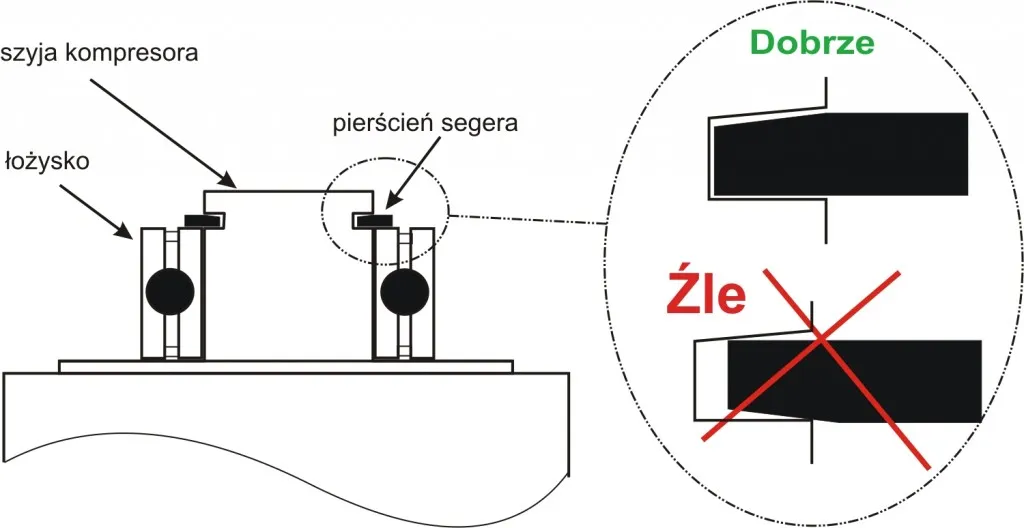

Krok 5: Zdjęcie pierścienia segera i demontaż koła pasowego z łożyskiem

Gdy tarcza dociskowa jest już zdjęta, zobaczysz koło pasowe. Jest ono zabezpieczone pierścieniem segera. Użyj odpowiednich szczypiec do pierścieni segera (prawdopodobnie zewnętrznych, ale sprawdź) i ostrożnie zdejmij pierścień. Po zdjęciu pierścienia segera, koło pasowe wraz z łożyskiem powinno dać się zdjąć z wałka. Czasem może być konieczne delikatne podważenie lub opukanie koła pasowego, aby je poluzować. Pamiętaj, aby zachować ostrożność, aby nie uszkodzić łożyska, jeśli planujesz je ponownie wykorzystać (choć zazwyczaj wymienia się je wraz z całym sprzęgłem).

Krok 6: Demontaż cewki elektromagnetycznej ostatni element układanki

Ostatnim elementem do demontażu jest cewka elektromagnetyczna. Ona również jest zazwyczaj zabezpieczona pierścieniem segera, który należy zdjąć za pomocą odpowiednich szczypiec (często wewnętrznych). Przed zdjęciem cewki, pamiętaj o odłączeniu jej złącza elektrycznego. Cewka powinna następnie dać się swobodnie zdjąć z korpusu sprężarki. Zwróć uwagę na jej położenie i orientację, aby ułatwić montaż nowej.

Najczęstsze pułapki i błędy jak ich uniknąć?

Problem nr 1: Zapieczone elementy jak sobie z nimi radzić bez uszkodzeń?

Zapieczone elementy, takie jak śruba centralna czy sama tarcza dociskowa, to najczęstsza zmora podczas demontażu. Kluczem do sukcesu jest cierpliwość i odpowiednie przygotowanie. Zawsze używaj dobrej jakości penetratora i daj mu czas na zadziałanie. Nie bój się użyć kontrolowanej siły, ale zawsze z odpowiednimi narzędziami ściągacz do tarczy jest tu niezastąpiony. Unikaj nadmiernego podważania czy uderzania młotkiem bezpośrednio w delikatne elementy, aby nie spowodować ich trwałego uszkodzenia. Pamiętaj, że lepiej poświęcić więcej czasu na delikatny demontaż niż później borykać się z kosztownymi konsekwencjami uszkodzeń.

Problem nr 2: Uszkodzenie gwintu na wałku kompresora jak temu zapobiec?

Uszkodzenie gwintu na wałku kompresora podczas odkręcania śruby centralnej to jeden z najgorszych scenariuszy, ponieważ często oznacza konieczność wymiany całej sprężarki. Aby temu zapobiec, zawsze używaj odpowiedniej nasadki, która idealnie pasuje do śruby. Upewnij się, że tarcza jest solidnie zablokowana, a siła przykładana do klucza jest równomierna i prostopadła do osi śruby. Jeśli śruba stawia duży opór, nie forsuj jej na siłę. Zamiast tego, ponownie użyj penetratora, spróbuj delikatnie opukać śrubę młotkiem (aby "wstrząsnąć" korozją) i dopiero wtedy spróbuj ponownie odkręcić. Klucz udarowy, jeśli jest dostępny, jest tu najlepszym przyjacielem, ponieważ jego impulsy minimalizują ryzyko uszkodzenia gwintu.

Problem nr 3: Zgubione podkładki regulacyjne dlaczego są tak ważne?

Podkładki regulacyjne, często nazywane "shims", to małe, ale niezwykle ważne elementy, które ustalają prawidłową szczelinę między tarczą dociskową a kołem pasowym. Ich zgubienie lub nieprawidłowy montaż po złożeniu sprzęgła może prowadzić do poważnych problemów zbyt duża szczelina spowoduje, że sprzęgło nie będzie się prawidłowo załączać lub będzie się ślizgać, co objawi się słabym chłodzeniem. Z kolei zbyt mała szczelina może prowadzić do ciągłego tarcia tarczy o koło pasowe, przegrzewania się, szybkiego zużycia i w efekcie do zatarcia sprężarki. Dlatego zawsze zalecam, aby po zdjęciu tarczy dociskowej, bardzo ostrożnie wyjąć i przechowywać wszystkie podkładki regulacyjne. Najlepiej jest je odłożyć w bezpieczne miejsce i zapamiętać ich pierwotną kolejność i liczbę, aby móc je zamontować z powrotem w ten sam sposób.

Montaż nowego sprzęgła precyzja ma znaczenie

Jak prawidłowo osadzić nowe elementy na kompresorze?

Montaż nowego sprzęgła to nic innego jak wykonanie wszystkich czynności demontażowych w odwrotnej kolejności. Kluczowa jest tu precyzja i upewnienie się, że wszystkie elementy są prawidłowo osadzone. Zawsze upewnij się, że kupiłeś kompatybilne części zamienne najlepiej weryfikować je po numerze VIN samochodu lub na podstawie wymiarów i oznaczeń starego sprzęgła.

1. Montaż cewki elektromagnetycznej: Ostrożnie nasuń nową cewkę na korpus sprężarki, upewniając się, że jest prawidłowo osadzona. Zabezpiecz ją pierścieniem segera, używając odpowiednich szczypiec. Podłącz złącze elektryczne.
2. Montaż koła pasowego z łożyskiem: Nasuń koło pasowe na wałek sprężarki. Upewnij się, że swobodnie się obraca i nie ma luzów. Zabezpiecz je pierścieniem segera.
3. Montaż podkładek regulacyjnych: To jest moment, w którym należy umieścić podkładki regulacyjne, które zdjęliśmy wcześniej. Jeśli wymieniasz całe sprzęgło, możesz potrzebować nowych podkładek lub kombinacji starych i nowych, aby uzyskać prawidłową szczelinę.
4. Montaż tarczy dociskowej: Nasuń tarczę dociskową na wałek sprężarki, upewniając się, że wieloklin jest prawidłowo spasowany.
5. Dokręcanie śruby centralnej: Wkręć śrubę centralną i dokręć ją z odpowiednim momentem obrotowym (zazwyczaj podanym w instrukcji naprawy lub specyfikacji sprężarki). Pamiętaj, aby ponownie zablokować tarczę, aby śruba została solidnie dokręcona.

Kluczowy parametr: jak ustawić idealną szczelinę między tarczą a kołem pasowym?

Po zamontowaniu wszystkich elementów, najważniejszym krokiem jest ustawienie prawidłowej szczeliny między tarczą dociskową a kołem pasowym. Zbyt duża szczelina (powyżej 0,5-0,8 mm, w zależności od modelu) spowoduje, że sprzęgło będzie się ślizgać, a klimatyzacja nie będzie chłodzić efektywnie. Z kolei zbyt mała szczelina (poniżej 0,3 mm) może prowadzić do ciągłego tarcia, przegrzewania się i szybkiego zużycia. Do pomiaru szczeliny użyj szczelinomierza. Jeśli szczelina jest nieprawidłowa, musisz zdjąć tarczę dociskową i skorygować ją, dodając lub odejmując podkładki regulacyjne (shims), które umieszcza się pod tarczą. Czasem wymaga to kilku prób, ale precyzja w tym miejscu jest kluczowa dla długowieczności i prawidłowego działania sprzęgła.

Przeczytaj również: Ślizgające sprzęgło: Ile przejedziesz? Objawy, ryzyko i koszty naprawy

Finalne sprawdzenie: co przetestować przed uruchomieniem silnika?

Zanim uruchomisz silnik i włączysz klimatyzację, wykonaj kilka ostatnich, ale bardzo ważnych kroków:

• Sprawdź naciąg paska wielorowkowego: Upewnij się, że pasek jest prawidłowo założony na wszystkie koła pasowe i ma odpowiedni naciąg (sprawdź, czy napinacz działa prawidłowo).
• Podłącz złącza elektryczne: Upewnij się, że złącze elektryczne cewki sprężarki jest prawidłowo podłączone i zabezpieczone.
• Usuń narzędzia: Dokładnie sprawdź komorę silnika, aby upewnić się, że żadne narzędzia nie zostały w środku.
• Podłącz akumulator: Podłącz z powrotem ujemną klemę akumulatora.
• Test działania: Uruchom silnik i włącz klimatyzację. Obserwuj, czy tarcza sprzęgła załącza się płynnie i bez niepokojących dźwięków. Nasłuchuj, czy nie ma żadnych szumów, pisków czy tarcia. Sprawdź, czy klimatyzacja zaczyna chłodzić.
