Jeśli Twoja klimatyzacja samochodowa przestała chłodzić, a Ty zastanawiasz się, co może być przyczyną, ten artykuł jest dla Ciebie. Samodzielna diagnoza sprzęgła kompresora klimatyzacji to często pierwszy i najważniejszy krok, który pozwoli Ci zlokalizować problem i podjąć świadomą decyzję o dalszych działaniach.
Samodzielna diagnoza sprzęgła klimatyzacji klucz do sprawnego chłodzenia w Twoim aucie
- Brak chłodzenia, hałas z kompresora czy widoczne uszkodzenia to najczęstsze objawy problemów ze sprzęgłem klimatyzacji.
- Diagnostyka obejmuje weryfikację wizualną, pomiar szczeliny sprzęgła (optymalnie 0,3-0,6 mm), test rezystancji cewki elektromagnetycznej (3-5 Ω) oraz sprawdzenie zasilania (12V).
- Główne przyczyny awarii to zużycie eksploatacyjne, korozja, nieprawidłowe ciśnienie czynnika chłodniczego oraz problemy elektryczne.
- Na polskim rynku dostępne są tańsze zestawy naprawcze sprzęgła, co często jest alternatywą dla wymiany całego kompresora.
Klimatyzacja nie chłodzi? Sprawdź sprzęgło kompresora
Brak chłodzenia w samochodzie to jeden z najbardziej irytujących problemów, zwłaszcza w upalne dni. Choć przyczyn może być wiele od niskiego poziomu czynnika chłodniczego po uszkodzony kompresor często winowajcą okazuje się sprzęgło kompresora klimatyzacji. Jest to element, który stosunkowo łatwo można zdiagnozować samodzielnie, oszczędzając czas i pieniądze na wstępną weryfikację w warsztacie.

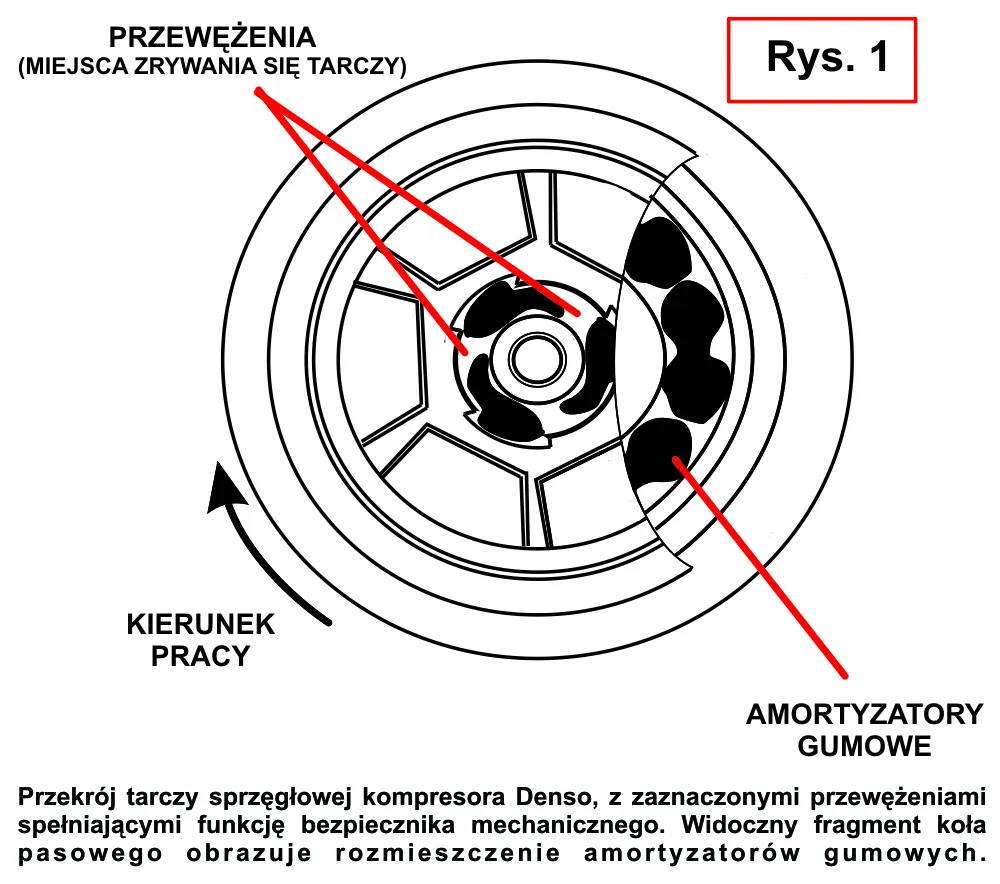

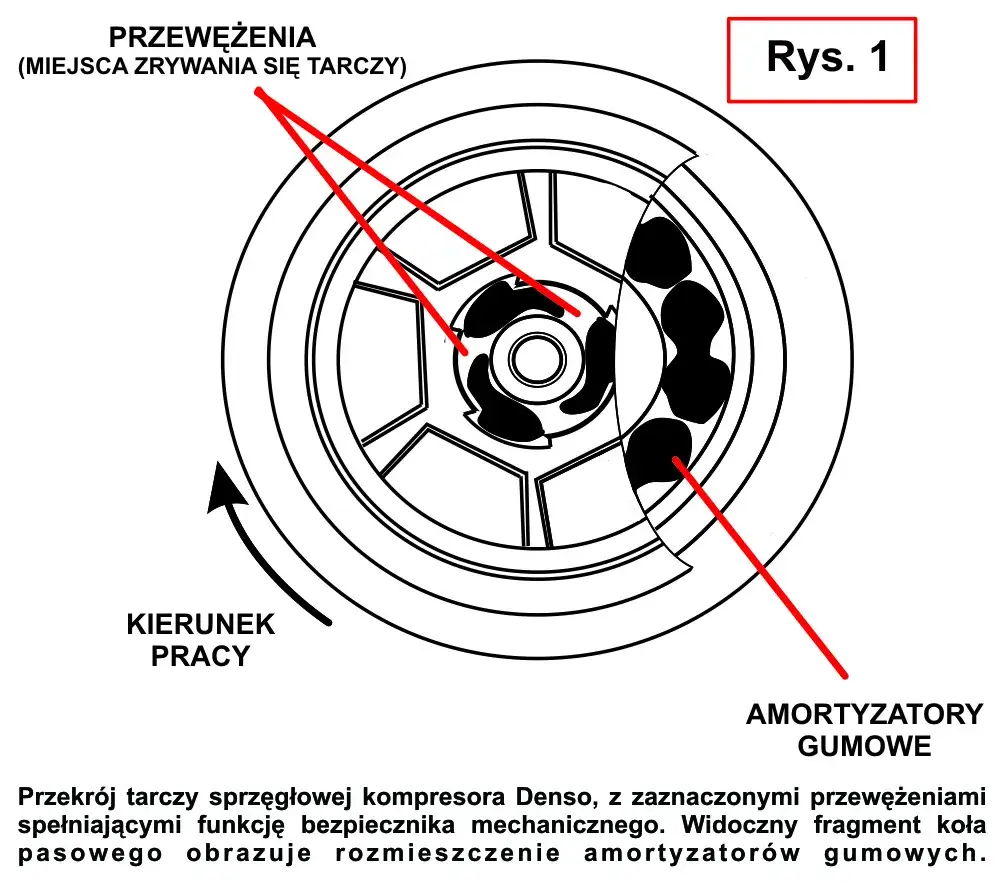

Rola sprzęgła w układzie klimatyzacji: co to jest i za co odpowiada?
Sprzęgło kompresora klimatyzacji to nic innego jak element łączący kompresor z paskiem napędowym silnika. Jego głównym zadaniem jest załączanie i rozłączanie kompresora, czyli sterowanie momentem, w którym sprężarka zaczyna pracować i pompować czynnik chłodniczy. Kiedy włączasz klimatyzację w samochodzie, sygnał elektryczny aktywuje elektromagnes w sprzęgle, który dociąga tarczę sprzęgłową do koła pasowego, powodując obrót wału kompresora. Kiedy klimatyzacja jest wyłączona, sprzęgło rozłącza kompresor, eliminując niepotrzebne obciążenie silnika.
Najczęstsze objawy, które powinny zapalić czerwoną lampkę
Jako doświadczony mechanik mogę powiedzieć, że objawy uszkodzonego sprzęgła klimatyzacji są dość charakterystyczne. Zwróć uwagę na następujące sygnały:
- Brak chłodzenia: Mimo włączenia klimatyzacji, z nawiewów leci tylko ciepłe powietrze. To najbardziej oczywisty objaw.
- Hałasy z okolicy kompresora: Słyszysz piszczenie, tarcie, stukanie lub inne nietypowe dźwięki dochodzące spod maski, zwłaszcza po włączeniu klimatyzacji.
- Widoczne uszkodzenia mechaniczne: Oglądając sprzęgło, zauważasz pęknięcia, nadmierne zużycie tarczy, przebarwienia świadczące o przegrzaniu lub korozję.
- Ślizganie się paska wielorowkowego: Pasek napędowy, który zasila kompresor, może ślizgać się, co objawia się piskiem i może prowadzić do jego szybkiego zużycia.
- Stała praca kompresora lub brak reakcji: Kompresor pracuje nieprzerwanie (sprzęgło jest "zespawane") lub w ogóle nie reaguje na włączenie przycisku A/C.
- Zapach spalenizny: W początkowej fazie uszkodzenia cewki elektromagnetycznej, możesz wyczuć charakterystyczny zapach spalenizny.
Samodzielna diagnoza sprzęgła klimatyzacji krok po kroku
Przejdźmy teraz do konkretów. Poniżej przedstawię Ci, jak krok po kroku, za pomocą prostych narzędzi i odrobiny cierpliwości, możesz samodzielnie zdiagnozować sprzęgło kompresora klimatyzacji w swoim samochodzie. Pamiętaj o zachowaniu ostrożności i bezpieczeństwa podczas pracy pod maską.
Krok 1: Weryfikacja na słuch i wzrok czego szukać pod maską?
Pierwszym etapem diagnostyki jest zawsze dokładna weryfikacja wizualna i słuchowa. To pozwala często wyeliminować najbardziej oczywiste problemy lub ukierunkować dalsze poszukiwania. Zawsze zaczynam od tego, zanim sięgnę po narzędzia.
Jak rozpoznać niepokojące dźwięki: stuki, piski i tarcie
Słuch jest Twoim sprzymierzeńcem w diagnostyce. Włącz silnik, a następnie klimatyzację i nasłuchuj dźwięków dochodzących z okolic kompresora:
- Piszczenie: Może wskazywać na ślizgający się pasek lub zużyte łożysko koła pasowego.
- Tarcie lub szum: Często świadczy o uszkodzonym łożysku w kole pasowym sprzęgła lub o problemach z tarczą cierną.
- Stukanie lub grzechotanie: Może sygnalizować poważniejsze uszkodzenia mechaniczne, takie jak pęknięcie tarczy sprzęgłowej lub luz na wale kompresora.
Ocena wizualna: czy tarcza sprzęgła reaguje na przycisk A/C?
Teraz czas na wzrok. Zlokalizuj kompresor klimatyzacji (zazwyczaj jest to duża metalowa puszka z kilkoma przewodami i kołem pasowym). Następnie:
- Poproś kogoś, aby włączył klimatyzację w samochodzie (lub zrób to sam, jeśli masz dostęp do kabiny).
- Obserwuj koło pasowe kompresora. Kiedy klimatyzacja jest wyłączona, tylko zewnętrzna część koła (koło pasowe) powinna się obracać.
- Po włączeniu klimatyzacji, tarcza sprzęgła, czyli środkowa część koła pasowego, powinna dociągnąć się do koła pasowego i zacząć obracać się razem z nim.
- Jeśli tarcza nie dociąga się, obraca się nierówno, lub widać na niej ślady przegrzania (przebarwienia), pęknięcia, nadmierne zużycie, korozję lub uszkodzone łożysko (luz na kole pasowym), to masz już mocne poszlaki.
Krok 2: Kluczowy parametr jak sprawdzić szczelinę na sprzęgle?
Po wstępnej weryfikacji wizualnej i słuchowej, przechodzimy do pomiarów. Jednym z najważniejszych parametrów diagnostycznych sprzęgła jest szczelina między tarczą sprzęgłową a kołem pasowym.
Czym jest prawidłowa szczelina i dlaczego ma tak duże znaczenie?
Prawidłowa szczelina to niewielka odległość, która powinna występować między tarczą sprzęgłową a kołem pasowym, gdy sprzęgło jest rozłączone. Zazwyczaj wynosi ona od 0,3 mm do 0,6 mm. Ta precyzyjna wartość jest kluczowa: jeśli szczelina jest zbyt duża, elektromagnes może nie być w stanie dociągnąć tarczy, a sprzęgło nie załączy się. Jeśli jest zbyt mała lub w ogóle jej nie ma (tarcza trze o koło pasowe), może to prowadzić do przegrzewania, szybkiego zużycia, a nawet "zespawania" sprzęgła, co z kolei obciąża silnik i może uszkodzić kompresor.
Prosta metoda pomiaru za pomocą szczelinomierza
Pomiar szczeliny jest prosty i wymaga jedynie szczelinomierza:
- Upewnij się, że silnik jest wyłączony, a klimatyzacja jest wyłączona w kabinie.
- Zlokalizuj szczelinę między tarczą sprzęgłową (środkową częścią) a kołem pasowym (zewnętrzną, obracającą się częścią).
- Wsuń listki szczelinomierza o różnych grubościach w szczelinę, aż znajdziesz taki, który wchodzi z lekkim oporem.
- Odczytaj wartość na listku. Jeśli mieści się w zakresie 0,3-0,6 mm, szczelina jest prawidłowa. Jeśli jest znacznie większa lub mniejsza, może to być przyczyną problemu.
Krok 3: Test elektryczny bez tajemnic sprawdzanie cewki elektromagnetycznej
Jeśli sprzęgło nie załącza się, a szczelina jest prawidłowa, kolejnym elementem do sprawdzenia jest cewka elektromagnetyczna. To ona odpowiada za wytworzenie pola magnetycznego, które dociąga tarczę sprzęgła.
Jak użyć multimetru do pomiaru rezystancji cewki?
Do tego testu potrzebujesz multimetru ustawionego na pomiar rezystancji (Ω, Ohm):
- Wyłącz silnik i odłącz wtyczkę elektryczną od cewki sprzęgła kompresora. Znajdziesz ją zazwyczaj na górze lub z boku kompresora.
- Ustaw multimetr na zakres pomiaru rezystancji (np. 200 Ω).
- Przyłącz sondy multimetru do dwóch pinów we wtyczce cewki (nie do wtyczki z wiązki samochodowej, lecz do tej, która wychodzi z kompresora).
- Odczytaj wartość na wyświetlaczu multimetru.
Jakie wartości oporności świadczą o awarii, a jakie są prawidłowe?
Prawidłowa wartość rezystancji cewki dla większości samochodów na polskim rynku oscyluje w granicach 3-5 Ω (Ohm). Jeśli Twój multimetr pokazuje:
- Wartość zbliżoną do nieskończoności (OL lub 1 na wyświetlaczu): Oznacza to przerwę w obwodzie, czyli cewka jest przepalona.
- Wartość bliską zeru: Wskazuje na zwarcie w cewce.
W obu tych przypadkach cewka jest uszkodzona i wymaga wymiany.
Krok 4: Czy prąd dociera do celu? Weryfikacja zasilania sprzęgła
Nawet jeśli cewka jest sprawna, sprzęgło nie zadziała, jeśli nie otrzyma odpowiedniego zasilania. To ostatni etap diagnostyki elektrycznej, który pozwoli wykluczyć problemy z instalacją samochodową.
Gdzie szukać bezpieczników i przekaźników od klimatyzacji?
Zanim zaczniesz sprawdzać napięcie, warto zlokalizować bezpieczniki i przekaźniki odpowiedzialne za klimatyzację. Zazwyczaj znajdują się one w:
- Skrzynce bezpieczników pod maską: Często oznaczona symbolami AC, A/C, COMP.
- Skrzynce bezpieczników w kabinie: Zazwyczaj po lewej stronie deski rozdzielczej lub pod nią.
Zawsze warto sprawdzić instrukcję obsługi pojazdu, aby dokładnie zlokalizować te elementy i upewnić się, że nie ma przepalonych bezpieczników.
Jak bezpiecznie sprawdzić napięcie na wtyczce kompresora?
Do sprawdzenia napięcia potrzebujesz multimetru ustawionego na pomiar napięcia stałego (V DC) lub próbnika napięcia:
- Upewnij się, że silnik jest uruchomiony, a klimatyzacja włączona w kabinie (przycisk A/C).
- Odłącz wtyczkę elektryczną od cewki sprzęgła kompresora (tę, która idzie z wiązki samochodowej).
- Przyłącz jedną sondę multimetru do jednego pinu we wtyczce z wiązki samochodowej, a drugą sondę do masy pojazdu (np. do metalowej części silnika). Powinieneś odczytać napięcie około 12V.
- Jeśli nie ma napięcia, sprawdź drugi pin wtyczki. Jeśli na żadnym z pinów nie ma 12V, oznacza to problem z instalacją elektryczną, przekaźnikiem, bezpiecznikiem lub czujnikiem ciśnienia w układzie klimatyzacji.
Typowe przyczyny awarii sprzęgła klimatyzacji
Z mojego doświadczenia wynika, że awarie sprzęgieł klimatyzacji rzadko są przypadkowe. Zazwyczaj stoją za nimi konkretne przyczyny, które warto znać, aby lepiej zrozumieć problem i zapobiegać mu w przyszłości.
Wróg numer jeden w polskim klimacie: korozja i zużycie łożyska
W Polsce, z uwagi na zmienne warunki pogodowe, wilgoć i sól drogową używaną zimą, korozja jest jednym z głównych wrogów sprzęgieł klimatyzacji. Rdza atakuje łożysko koła pasowego, prowadząc do jego zatarcia i hałasów. Dodatkowo, naturalne zużycie eksploatacyjne łożyska oraz powierzchni ciernych tarczy sprzęgła sprawia, że po latach pracy element ten po prostu się zużywa. Zbyt duża szczelina, o której mówiłem wcześniej, często jest wynikiem właśnie tego zużycia.
Ukryty winowajca: jak ciśnienie czynnika w układzie wpływa na sprzęgło?
Nie zawsze problem leży bezpośrednio w sprzęgle. Układ klimatyzacji jest wyposażony w czujniki ciśnienia, które pełnią funkcję zabezpieczającą. Jeśli ciśnienie czynnika chłodniczego jest zbyt niskie (np. z powodu nieszczelności) lub zbyt wysokie (np. z powodu zapchanego skraplacza), sterownik silnika może celowo nie załączać sprzęgła kompresora. Ma to na celu ochronę układu przed uszkodzeniem. W takiej sytuacji sprzęgło jest sprawne, ale nie dostaje sygnału do pracy.
Problemy z instalacją elektryczną: od przepalonej cewki po uszkodzoną wiązkę
Elektryka to kolejna częsta przyczyna awarii. Wymienię tu najczęściej spotykane problemy:
- Przepalenie cewki elektromagnetycznej: Najczęściej z powodu przegrzania lub zwarcia.
- Uszkodzenie diody zabezpieczającej: Dioda ta chroni cewkę przed przepięciami, a jej awaria może prowadzić do uszkodzenia cewki lub sterownika.
- Awarie przekaźników i bezpieczników: Przepalony bezpiecznik lub uszkodzony przekaźnik to proste usterki, które skutecznie uniemożliwiają zasilanie sprzęgła.
- Przetarcia w wiązce elektrycznej: Uszkodzone przewody prowadzące do cewki mogą powodować brak zasilania lub niestabilną pracę sprzęgła.
Sprzęgło uszkodzone? Opcje naprawy i koszty
Po przeprowadzeniu diagnostyki i zlokalizowaniu problemu, naturalnie pojawia się pytanie: co dalej? Na szczęście, w przypadku sprzęgła klimatyzacji, nie zawsze musimy od razu szykować się na wymianę całego kompresora.
Wymiana samego sprzęgła czy całego kompresora: co się bardziej opłaca?
To dylemat, przed którym staje wielu kierowców. W przeszłości często jedyną opcją była wymiana całego kompresora, co wiązało się z wysokimi kosztami. Dziś, dzięki dostępności części zamiennych, wymiana samego sprzęgła (lub jego elementów) jest bardzo popularna i często znacznie bardziej opłacalna. Jeśli kompresor jest sprawny mechanicznie i nie ma luzów na wale, a problem dotyczy tylko sprzęgła (np. przepalonej cewki, zużytego łożyska), to zdecydowanie warto rozważyć wymianę samego sprzęgła.
Zestawy naprawcze na polskim rynku: na co zwrócić uwagę przy zakupie?
Na polskim rynku znajdziesz szeroki wybór zestawów naprawczych sprzęgieł. Ich popularność wynika z atrakcyjnej ceny. Koszt samej cewki to często około 150 zł, natomiast kompletny zestaw (cewka, tarcza, łożysko, koło pasowe) do popularnych modeli aut to wydatek rzędu 500-700 zł. Przy zakupie zwróć uwagę na:
- Jakość producenta: Wybieraj sprawdzone marki, aby zapewnić trwałość naprawy.
- Zgodność z modelem auta i kompresora: Upewnij się, że zestaw jest przeznaczony do Twojego konkretnego modelu samochodu i typu kompresora. Numer OEM kompresora jest tutaj kluczowy.
Przeczytaj również: Chłodnica klimatyzacji: koszt wymiany od 700 zł. Jak zaplanować budżet?
Kiedy samodzielna diagnoza wystarczy, a kiedy musisz jechać do mechanika?
Samodzielna diagnoza, którą Ci przedstawiłem, jest niezwykle wartościowa do zrozumienia problemu i podjęcia świadomej decyzji. Jeśli zidentyfikowałeś przepaloną cewkę, zużyte łożysko lub zbyt dużą szczelinę, masz jasny obraz sytuacji. Jednakże, są momenty, kiedy wizyta u profesjonalnego mechanika jest nieunikniona. Dzieje się tak, gdy:
- Podejrzewasz zatarcie kompresora (słyszysz silne stuki, kompresor jest zablokowany).
- Masz do czynienia ze skomplikowanymi problemami elektrycznymi (np. brak zasilania na wtyczce, mimo sprawnych bezpieczników i przekaźników).
- Konieczna jest praca z układem czynnika chłodniczego (jego odessanie, napełnienie, sprawdzenie szczelności) to wymaga specjalistycznego sprzętu i uprawnień.
Pamiętaj, że nawet jeśli sam nie podejmiesz się naprawy, wiedza zdobyta podczas samodzielnej diagnostyki pozwoli Ci rozmawiać z mechanikiem na równi i uniknąć niepotrzebnych kosztów.
