Samodzielna diagnoza czujnika DPF: uniknij drogich napraw!

Czujnik różnicy ciśnień DPF to niewielki, ale niezwykle ważny element w systemie oczyszczania spalin każdego nowoczesnego diesla. Jego prawidłowe działanie jest kluczowe dla efektywnej regeneracji filtra DPF i utrzymania pełnej mocy silnika. Z mojego doświadczenia wiem, że umiejętność samodzielnej diagnozy tego czujnika może zaoszczędzić sporo nerwów i pieniędzy, pomagając uniknąć kosztownych wizyt w warsztacie i przywrócić pojazdowi pełną sprawność.

W sercu każdego nowoczesnego samochodu z silnikiem Diesla i filtrem cząstek stałych (DPF) leży czujnik różnicy ciśnień DPF. To on, niczym strażnik, monitoruje stopień zapełnienia filtra sadzą, mierząc różnicę ciśnień spalin przed i za filtrem. Te dane są absolutnie niezbędne dla sterownika silnika, aby mógł on w odpowiednim momencie zainicjować proces regeneracji DPF, czyli jego wypalania. Bez precyzyjnych informacji z tego czujnika, komputer nie jest w stanie efektywnie zarządzać systemem oczyszczania spalin, co prowadzi do szeregu problemów, a w konsekwencji do kosztownych awarii.

Wczesne rozpoznanie problemów z czujnikiem różnicy ciśnień DPF to podstawa. Ignorowanie sygnałów wysyłanych przez samochód może prowadzić do poważniejszych, a co za tym idzie, droższych w naprawie usterek. Z mojego doświadczenia wynika, że szybka reakcja to klucz do uniknięcia eskalacji problemu.

Zapalona kontrolka DPF lub "Check Engine": co oznacza naprawdę?

Zapalona kontrolka DPF lub popularna "Check Engine" to najczęstszy i najbardziej oczywisty sygnał, że coś jest nie tak w układzie oczyszczania spalin. W kontekście czujnika różnicy ciśnień DPF, te kontrolki często sygnalizują, że komputer silnika otrzymuje błędne dane z czujnika lub w ogóle ich nie dostaje. Może to być spowodowane uszkodzeniem samego czujnika, jego okablowania, a nawet zapchaniem przewodów ciśnieniowych. Niezależnie od przyczyny, jest to jasny znak, że należy jak najszybciej zająć się diagnostyką.

Problemy z wypalaniem filtra DPF: dlaczego komputer nie rozpoczyna regeneracji?

Jeśli czujnik różnicy ciśnień DPF działa nieprawidłowo, komputer silnika nie jest w stanie realnie ocenić, jak bardzo zapchany jest filtr. Może to prowadzić do dwóch scenariuszy: albo komputer w ogóle nie zainicjuje procesu regeneracji, bo "myśli", że filtr jest czysty, albo będzie próbował go wypalać zbyt często i nieskutecznie. W obu przypadkach efekt jest ten sam filtr DPF szybko się zapycha, co może prowadzić do jego trwałego uszkodzenia i konieczności kosztownej wymiany.

Nagły spadek mocy i tryb awaryjny jako mechanizm obronny silnika

Nieprawidłowe dane z czujnika różnicy ciśnień DPF mogą wprowadzić sterownik silnika w błąd, sugerując np. całkowite zapchanie filtra, nawet jeśli tak nie jest. W odpowiedzi na to, system może przełączyć samochód w tryb awaryjny, potocznie zwany "trybem serwisowym" lub "trybem awaryjnym". Objawia się to drastycznym ograniczeniem mocy silnika, często uniemożliwiającym dynamiczną jazdę. Jest to mechanizm ochronny, mający zapobiec dalszym uszkodzeniom, ale dla kierowcy oznacza to duży dyskomfort i konieczność natychmiastowej interwencji.

Zwiększone spalanie: ukryty koszt niesprawnego czujnika

Jak wspomniałem, uszkodzony czujnik może prowadzić do częstszych, ale nieefektywnych prób regeneracji filtra DPF. Każde takie wypalanie to dodatkowa dawka paliwa wtryskiwana do cylindrów, która ma podnieść temperaturę spalin. Jeśli proces ten jest inicjowany bez potrzeby lub jest przerywany z powodu błędnych odczytów, paliwo to jest marnowane. W efekcie, kierowca zauważa zauważalny wzrost zużycia paliwa, co jest ukrytym, ale realnym kosztem niesprawnego czujnika.

Samodzielna diagnostyka czujnika DPF: sprawdź to bez narzędzi

Zanim sięgniemy po bardziej zaawansowane narzędzia, warto przeprowadzić kilka prostych testów, które nie wymagają specjalistycznego sprzętu. Często to właśnie te podstawowe kroki pozwalają zidentyfikować problem i zaoszczędzić czas oraz pieniądze. Z mojego doświadczenia wynika, że wiele usterek czujnika DPF ma swoje źródło w jego otoczeniu, a nie w samym urządzeniu.

Inspekcja wizualna: zlokalizuj czujnik i jego przewody

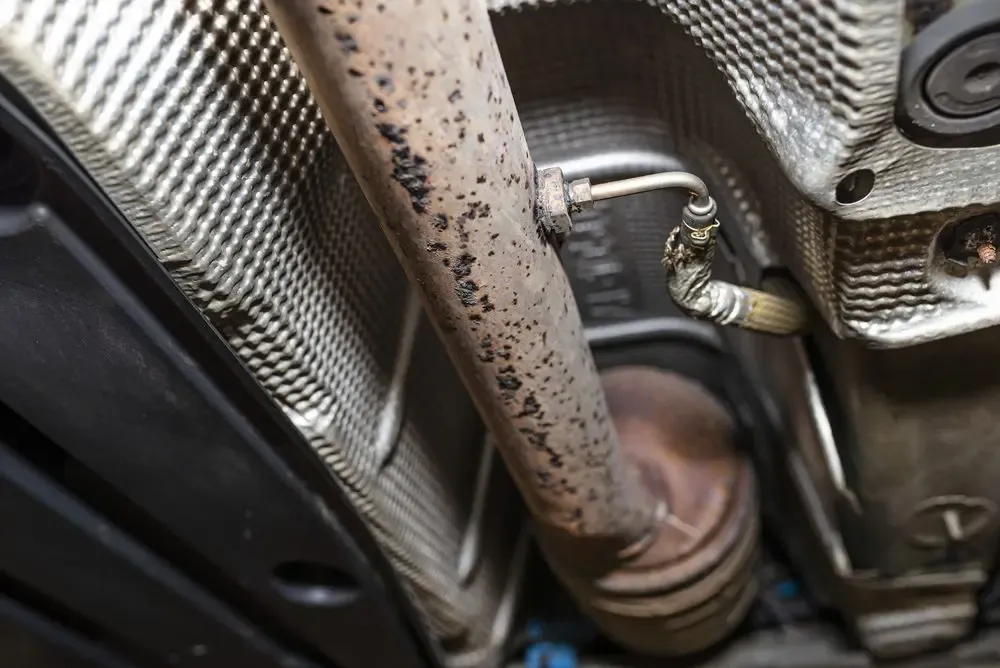

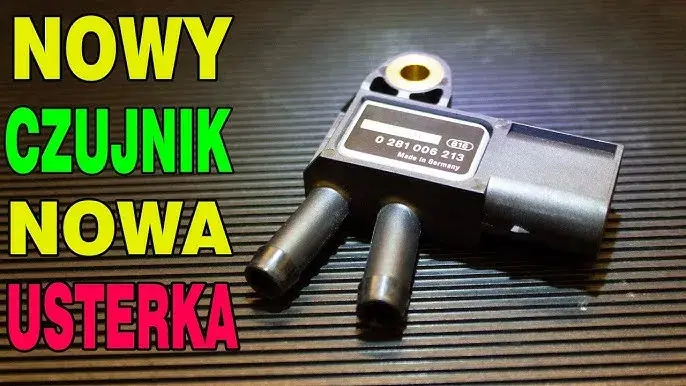

Pierwszym krokiem jest zlokalizowanie czujnika różnicy ciśnień DPF. Zazwyczaj znajduje się on w komorze silnika, w pobliżu filtra DPF, często przymocowany do grodzi silnika lub innej stałej części. Jest to zazwyczaj niewielkie, plastikowe pudełko z dwoma króćcami, do których podłączone są gumowe wężyki, oraz wtyczką elektryczną. Po zlokalizowaniu czujnika, dokładnie obejrzyj jego obudowę i przewody elektryczne pod kątem widocznych uszkodzeń mechanicznych, pęknięć czy korozji na stykach.

Jak sprawdzić wężyki ciśnieniowe pod kątem pęknięć i nieszczelności?

Gumowe wężyki łączące czujnik z filtrem DPF to bardzo częsty winowajca problemów. Są one narażone na wysokie temperatury, wibracje i uszkodzenia mechaniczne. Oto, na co zwrócić uwagę:

• Pęknięcia i przetarcia: Dokładnie obejrzyj całą długość wężyków. Szukaj drobnych pęknięć, zwłaszcza w miejscach zagięć lub tam, gdzie wężyki ocierają się o inne elementy.
• Sparciała guma: Z czasem guma może sparcieć i stać się krucha. Spróbuj delikatnie ścisnąć wężyk jeśli jest twardy i nieelastyczny, może być uszkodzony.
• Zagięcia i załamania: Upewnij się, że wężyki nie są zagięte ani załamane, co mogłoby blokować przepływ ciśnienia.
• Nieszczelności przy połączeniach: Sprawdź, czy wężyki są szczelnie osadzone na króćcach czujnika i filtra DPF. Luźne opaski zaciskowe lub uszkodzone końcówki mogą powodować nieszczelności.
• Zapchania: Wężyki mogą również zapchać się sadzą lub innymi zanieczyszczeniami. Możesz spróbować delikatnie przedmuchać je sprężonym powietrzem (z umiarem!) lub sprawdzić ich drożność, odłączając je od czujnika i filtra.

Kontrola drożności króćców przy filtrze DPF: cichy winowajca wielu awarii

Mało kto o tym pamięta, ale metalowe rurki (króćce) wystające z filtra DPF, do których podłączone są wężyki, również mogą się zapchać sadzą. Jeśli są niedrożne, czujnik będzie otrzymywał błędne dane, nawet jeśli sam jest sprawny, a wężyki są w idealnym stanie. Oto jak to sprawdzić:

1. Odłącz wężyki: Ostrożnie odłącz gumowe wężyki od metalowych króćców wystających z filtra DPF.
2. Wizualna inspekcja: Sprawdź, czy otwory króćców nie są widocznie zapchane sadzą lub innymi osadami.
3. Test drożności: Możesz użyć cienkiego drutu (np. z drutu spawalniczego lub spinacza biurowego) i delikatnie spróbować wprowadzić go do otworu króćca. Powinien wejść bez większego oporu. Jeśli napotkasz opór lub drut nie przechodzi, króciec jest zapchany.
4. Czyszczenie: Jeśli króciec jest zapchany, spróbuj go delikatnie przeczyścić. Możesz użyć sprężonego powietrza (zachowując ostrożność, aby nie wdmuchnąć sadzy głębiej do filtra) lub wspomnianego drutu. W niektórych przypadkach konieczne może być użycie specjalnego preparatu do czyszczenia DPF.

Sprawdź czujnik DPF multimetrem: precyzyjna diagnoza krok po kroku

Jeśli inspekcja wizualna nie wykazała żadnych oczywistych problemów, kolejnym krokiem jest bardziej precyzyjna diagnostyka za pomocą multimetru. Wymaga to podstawowej wiedzy z zakresu elektryki i umiejętności posługiwania się tym urządzeniem, ale pozwala na dokładne sprawdzenie kluczowych parametrów czujnika. Pamiętaj, że bezpieczeństwo jest najważniejsze!

Niezbędne narzędzia i środki ostrożności przed rozpoczęciem pomiarów

Do przeprowadzenia pomiarów multimetrem będziesz potrzebować:

• Multimetr cyfrowy: Z funkcją pomiaru napięcia stałego (DCV).
• Zestaw cienkich igieł pomiarowych: Ułatwią dostęp do pinów w kostce elektrycznej, bez uszkadzania izolacji.

Przed przystąpieniem do jakichkolwiek pomiarów elektrycznych, zawsze upewnij się, że silnik jest wyłączony. W niektórych przypadkach, dla większego bezpieczeństwa, warto odłączyć akumulator, zwłaszcza jeśli nie jesteś pewien swoich umiejętności. Pracuj ostrożnie, aby nie spowodować zwarcia i nie uszkodzić instalacji elektrycznej pojazdu.

Krok po kroku: mierzenie napięcia zasilania (pinout)

Czujnik różnicy ciśnień DPF jest zazwyczaj zasilany napięciem 5V. Sprawdzenie, czy czujnik otrzymuje prawidłowe zasilanie, to podstawa.

1. Zlokalizuj wtyczkę: Odłącz wtyczkę elektryczną od czujnika różnicy ciśnień DPF.
2. Włącz zapłon: Przekręć kluczyk w stacyjce do pozycji zapłonu (nie uruchamiaj silnika).
3. Ustaw multimetr: Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
4. Zidentyfikuj piny: W większości czujników trójpinowych, jeden pin to masa (GND), drugi to zasilanie (VCC), a trzeci to sygnał (SIGNAL). Często masa jest oznaczona kolorem czarnym, a zasilanie czerwonym lub brązowym. Jeśli nie masz schematu, możesz spróbować na chybił-trafił, szukając 5V.
5. Zmierz napięcie: Podłącz czarny przewód multimetru do pinu masy we wtyczce, a czerwony do pinu zasilania. Powinieneś odczytać wartość około 5V. Jeśli odczyt jest znacznie niższy, zerowy lub znacznie wyższy, problem leży w instalacji elektrycznej pojazdu, a nie w samym czujniku.
6. Wyłącz zapłon: Po zakończeniu pomiaru wyłącz zapłon.

Krok po kroku: weryfikacja napięcia sygnałowego na biegu jałowym i przy dodawaniu gazu

Napięcie sygnałowe to kluczowy parametr, który informuje sterownik o różnicy ciśnień. Jego zmiana wraz ze wzrostem obrotów silnika jest dowodem na prawidłowe działanie czujnika.

1. Podłącz wtyczkę: Ponownie podłącz wtyczkę elektryczną do czujnika.
2. Ustaw multimetr: Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
3. Podłącz sondy: Ostrożnie wbij cienkie igły pomiarowe w izolację przewodów, aby uzyskać dostęp do pinu masy i pinu sygnałowego (lub użyj specjalnych adapterów). Czarny przewód multimetru podłącz do masy, czerwony do sygnału.
4. Uruchom silnik: Uruchom silnik i pozwól mu pracować na biegu jałowym.
5. Odczyt na biegu jałowym: Na biegu jałowym powinieneś odczytać napięcie sygnałowe w zakresie około 0,5V (może się różnić w zależności od modelu samochodu, ale powinno być niskie).
6. Test pod obciążeniem: Poproś drugą osobę o delikatne, a następnie energiczne dodawanie gazu, jednocześnie obserwując odczyty na multimetrze. Napięcie sygnałowe powinno stopniowo rosnąć wraz ze wzrostem obrotów silnika i obciążenia. Przy wysokich obrotach i obciążeniu może osiągnąć wartości rzędu 4-4,5V.
7. Wyłącz silnik: Po zakończeniu pomiaru wyłącz silnik.

Jak interpretować wyniki? Kiedy napięcie wskazuje na awarię?

Interpretacja wyników pomiarów multimetrem jest stosunkowo prosta. Jeśli napięcie zasilania jest prawidłowe (około 5V), ale napięcie sygnałowe zachowuje się nietypowo, prawdopodobnie masz do czynienia z uszkodzonym czujnikiem. Na przykład, jeśli na biegu jałowym odczytujesz stałe 0V lub stałe 5V, niezależnie od obrotów, czujnik jest uszkodzony. Podobnie, jeśli napięcie sygnałowe w ogóle nie zmienia się wraz ze wzrostem obrotów silnika, oznacza to, że czujnik nie reaguje na zmiany ciśnienia. Wszelkie nagłe, nielogiczne skoki lub brak reakcji to jasny sygnał awarii.

Diagnostyka komputerowa czujnika DPF: profesjonalne podejście

Diagnostyka komputerowa to najbardziej precyzyjna i kompleksowa metoda weryfikacji działania czujnika różnicy ciśnień DPF. Pozwala ona nie tylko na odczytanie kodów błędów, ale przede wszystkim na monitorowanie wartości ciśnienia na żywo, co daje pełny obraz sytuacji. To narzędzie, które w moim warsztacie jest używane praktycznie codziennie.

Jaki interfejs diagnostyczny będzie potrzebny?

Do przeprowadzenia diagnostyki komputerowej potrzebny będzie interfejs diagnostyczny OBD2 oraz odpowiednie oprogramowanie. Dla amatorów i półprofesjonalistów dostępne są uniwersalne interfejsy Bluetooth/Wi-Fi (np. ELM327) wraz z aplikacjami na smartfony (np. Torque Pro, SDPROG) lub proste programy na laptopa. Bardziej zaawansowane warsztaty korzystają z dedykowanego oprogramowania producentów (np. VCDS dla grupy VAG, ISTA dla BMW) lub profesjonalnych systemów multibrandowych (np. Delphi, Autocom, iCarsoft), które oferują znacznie szersze możliwości diagnostyczne i testy wykonawcze.

Odczyt wartości na żywo: jakie ciśnienie jest prawidłowe na postoju, a jakie podczas jazdy?

Po podłączeniu interfejsu i uruchomieniu oprogramowania diagnostycznego, należy przejść do sekcji "Wartości rzeczywiste" lub "Dane na żywo" i wyszukać parametr "Ciśnienie różnicowe DPF" lub "Differential Pressure DPF".

• Na biegu jałowym: Przy rozgrzanym silniku i na biegu jałowym, prawidłowe ciśnienie różnicowe powinno być bardzo niskie, bliskie 0 bar, lub wynosić zaledwie kilka-kilkanaście milibarów (mbar), np. 0-10 mbar.
• Podczas zwiększania obrotów: Wraz ze wzrostem obrotów silnika, ciśnienie różnicowe powinno stopniowo rosnąć.
• Podczas jazdy: Podczas jazdy pod obciążeniem, wartości te mogą osiągać kilkadziesiąt, a nawet ponad 100 mbar, w zależności od stopnia zapełnienia filtra i obciążenia silnika.

Jeśli na biegu jałowym widzisz nagły skok wartości do maksimum (np. 500 mbar lub więcej) lub stałą wartość zerową, niezależnie od obrotów, to jest to jasny sygnał awarii czujnika lub jego przewodów. Wartości te powinny być dynamiczne i reagować na obciążenie silnika.

Wskazówka: Po odłączeniu przewodów od czujnika, podłącz do jednego z króćców strzykawkę i delikatnie wytwarzaj ciśnienie/podciśnienie, obserwując jednocześnie zmiany wartości ciśnienia w programie diagnostycznym. To prosty sposób na weryfikację reakcji czujnika.

Analiza kodów błędów P2453, P2454 i inne, które wskazują na problem z czujnikiem

W przypadku problemów z czujnikiem różnicy ciśnień DPF, komputer silnika często zapisuje konkretne kody błędów. Oto najczęstsze z nich:

• P2452: Czujnik ciśnienia filtra cząstek stałych - usterka obwodu.
• P2453: Czujnik ciśnienia filtra cząstek stałych - zakres/działanie. Ten kod często wskazuje na to, że czujnik działa, ale jego odczyty są poza oczekiwanym zakresem.
• P2454: Czujnik ciśnienia filtra cząstek stałych - niski sygnał. Może oznaczać zwarcie do masy lub problem z zasilaniem.
• P2455: Czujnik ciśnienia filtra cząstek stałych - wysoki sygnał. Może oznaczać zwarcie do plusa lub zablokowane przewody.

Analiza tych kodów, w połączeniu z odczytem wartości na żywo, pozwala na precyzyjne zlokalizowanie problemu.

Test wykonawczy jako ostateczne potwierdzenie usterki

Niektóre zaawansowane programy diagnostyczne oferują tzw. "testy wykonawcze" (actuator tests). W przypadku czujnika DPF, taki test może polegać na wymuszeniu określonych warunków pracy silnika i obserwacji reakcji czujnika. Chociaż rzadko jest to bezpośredni test samego czujnika, może pomóc w weryfikacji jego działania w szerszym kontekście systemu DPF. Na przykład, można wymusić regenerację DPF i obserwować, czy czujnik prawidłowo reaguje na wzrost ciśnienia w filtrze. Jeśli czujnik nie reaguje zgodnie z oczekiwaniami, to jest to ostateczne potwierdzenie jego usterki.

Zanim kupisz nowy czujnik: upewnij się, że to on jest przyczyną problemu

Po przeprowadzeniu wszystkich powyższych testów od wizualnej inspekcji, przez pomiary multimetrem, aż po diagnostykę komputerową powinieneś mieć już dość jasny obraz sytuacji. Z mojego doświadczenia wynika, że pośpiech w zakupie nowej części często prowadzi do niepotrzebnych wydatków. Zawsze upewnij się, że to właśnie czujnik jest faktyczną przyczyną problemu, a nie jego otoczenie.

Podsumowanie: najczęstsze przyczyny problemów to nie sam czujnik

Wielokrotnie widziałem, jak ludzie wymieniają czujnik, a problem pozostaje. Dlaczego? Ponieważ, jak już wspomniałem, najczęstszymi winowajcami są nie sam czujnik, ale jego "peryferia". Uszkodzone, sparciałe lub pęknięte gumowe wężyki ciśnieniowe, a także zapchane sadzą metalowe króćce przy filtrze DPF, to prawdziwi cisi zabójcy prawidłowego działania systemu. Zawsze zaczynam od ich dokładnej weryfikacji.

Kiedy wymiana przewodów ciśnieniowych może rozwiązać problem?

Wymiana samych przewodów ciśnieniowych może być wystarczająca do rozwiązania problemu, jeśli inspekcja wizualna wykazała ich uszkodzenie (pęknięcia, sparciałość, przetarcia) lub jeśli test drożności króćców DPF wykazał ich zapchanie. Jeśli po wymianie wężyków i/lub przeczyszczeniu króćców, odczyty ciśnienia różnicowego na diagnostyce komputerowej wracają do normy, a kody błędów znikają, to znaczy, że problem został rozwiązany bez konieczności kupowania nowego czujnika. To znacznie tańsze i szybsze rozwiązanie.

Wymiana czujnika DPF: co dalej i jak sprawdzić skuteczność naprawy?

Jeśli po wszystkich testach masz pewność, że to czujnik jest uszkodzony, jego wymiana jest kolejnym krokiem. To zazwyczaj prosta operacja, ale wymaga kilku dodatkowych działań, aby upewnić się, że naprawa jest skuteczna.

Czy po wymianie czujnika konieczna jest adaptacja komputerowa?

Tak, po wymianie czujnika różnicy ciśnień DPF zazwyczaj konieczne jest przeprowadzenie adaptacji komputerowej. Polega ona na zresetowaniu wartości wyuczonych w sterowniku silnika. Komputer silnika "uczy się" pewnych wartości w trakcie eksploatacji, a nowy czujnik może mieć nieco inne charakterystyki. Adaptacja pozwala na prawidłowe skalibrowanie nowego czujnika z systemem i zapewnia precyzyjne odczyty. Bez adaptacji, nawet nowy czujnik może działać nieprawidłowo, a błędy mogą powrócić.

Przeczytaj również: Wycięcie DPF to pułapka! Mandaty, awarie, brak przeglądu. Sprawdź

Jak sprawdzić, czy problem został rozwiązany i DPF znów wypala się poprawnie?

Po wymianie i adaptacji czujnika, kluczowe jest monitorowanie systemu, aby upewnić się, że problem został rozwiązany. Oto, co polecam:

• Skasuj kody błędów: Upewnij się, że wszystkie kody błędów zostały skasowane za pomocą programu diagnostycznego.
• Monitoruj wartości na żywo: Podczas jazdy obserwuj wartości ciśnienia różnicowego DPF na żywo. Powinny być dynamiczne i mieścić się w prawidłowych zakresach (niskie na biegu jałowym, rosnące pod obciążeniem).
• Obserwuj cykle wypalania: Zwróć uwagę, czy system DPF prawidłowo inicjuje i kończy cykle regeneracji. Możesz to monitorować za pomocą diagnostyki komputerowej, która często pokazuje status wypalania.
• Brak powrotu kontrolek: Najważniejsze kontrolka DPF i "Check Engine" nie powinny się ponownie zapalić.

Jeśli wszystkie te punkty są spełnione, możesz być pewien, że problem z czujnikiem różnicy ciśnień DPF został skutecznie rozwiązany, a Twój diesel znów będzie działał jak należy.
